屏蔽连接夹
Schirmanschlussbügel
型号
96 / 96以下为各系列的重点型号，★ 标注的参数表里也可按重点筛选。
1526.0

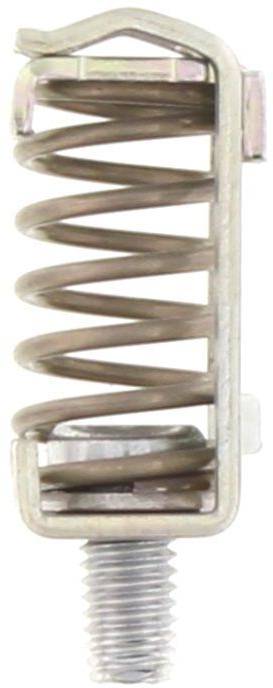

SAB 8/D/M5
颜色 本色 · 宽度 12.4 mm

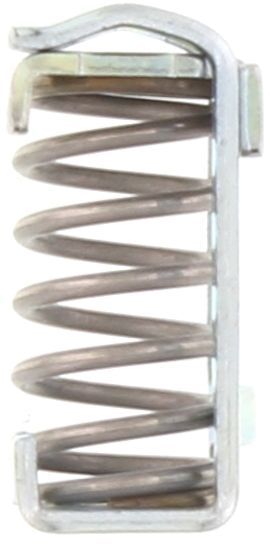

1527.0
SAB 8
颜色 本色 · 宽度 12.4 mm

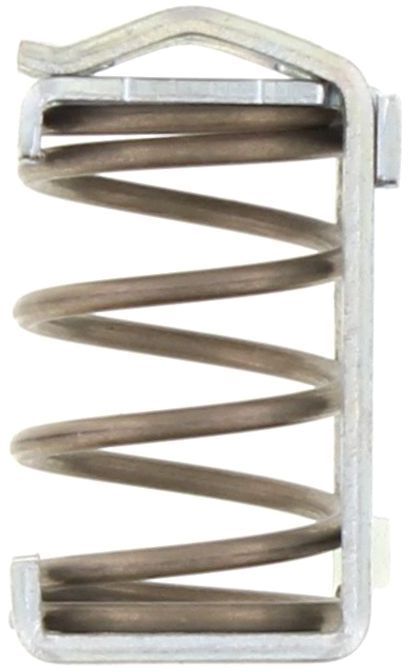

1528.0
SAB 13,5
颜色 本色 · 宽度 19 mm

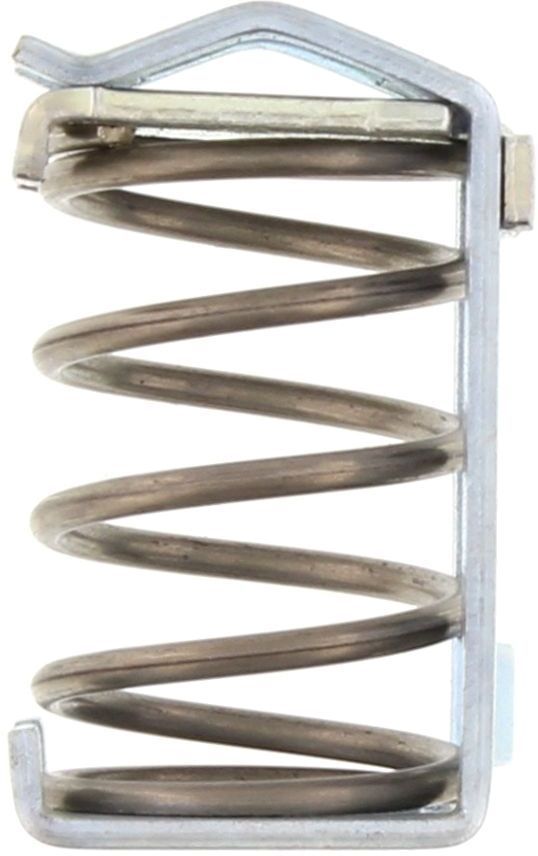

1529.0
SAB 20
颜色 本色 · 宽度 24.7 mm

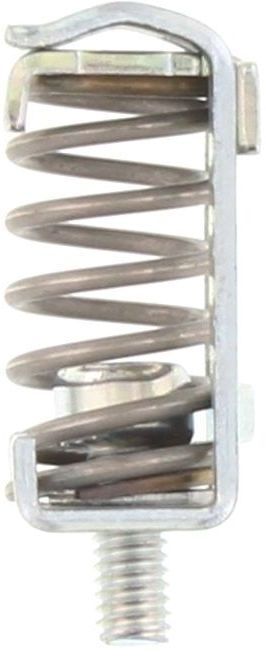

1549.0
SAB 8/D
颜色 本色 · 宽度 12.4 mm
1550.0

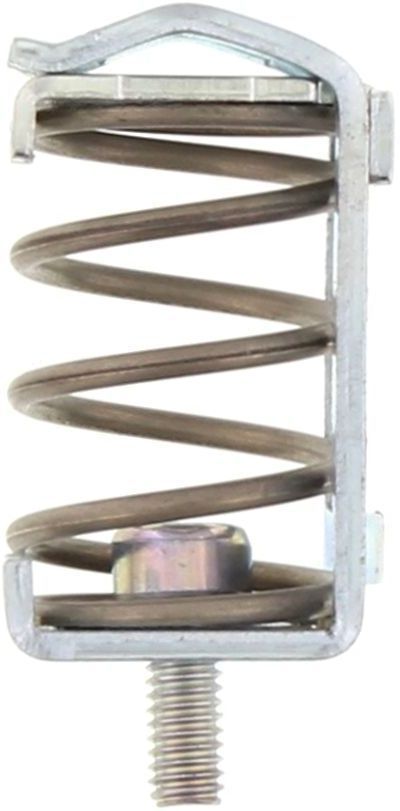

SAB 13,5/D
颜色 本色 · 宽度 19 mm

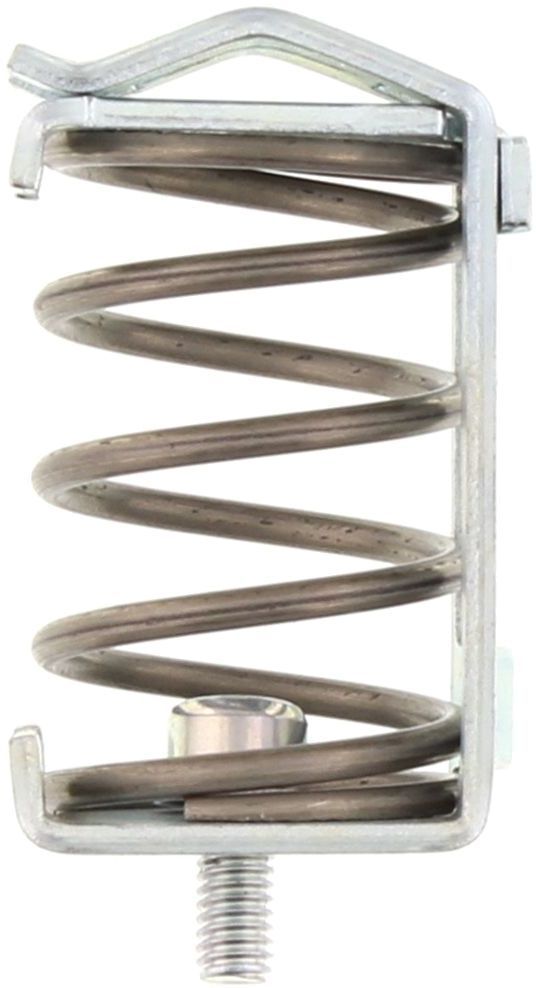

1551.0
SAB 20/D
颜色 本色 · 宽度 24.7 mm

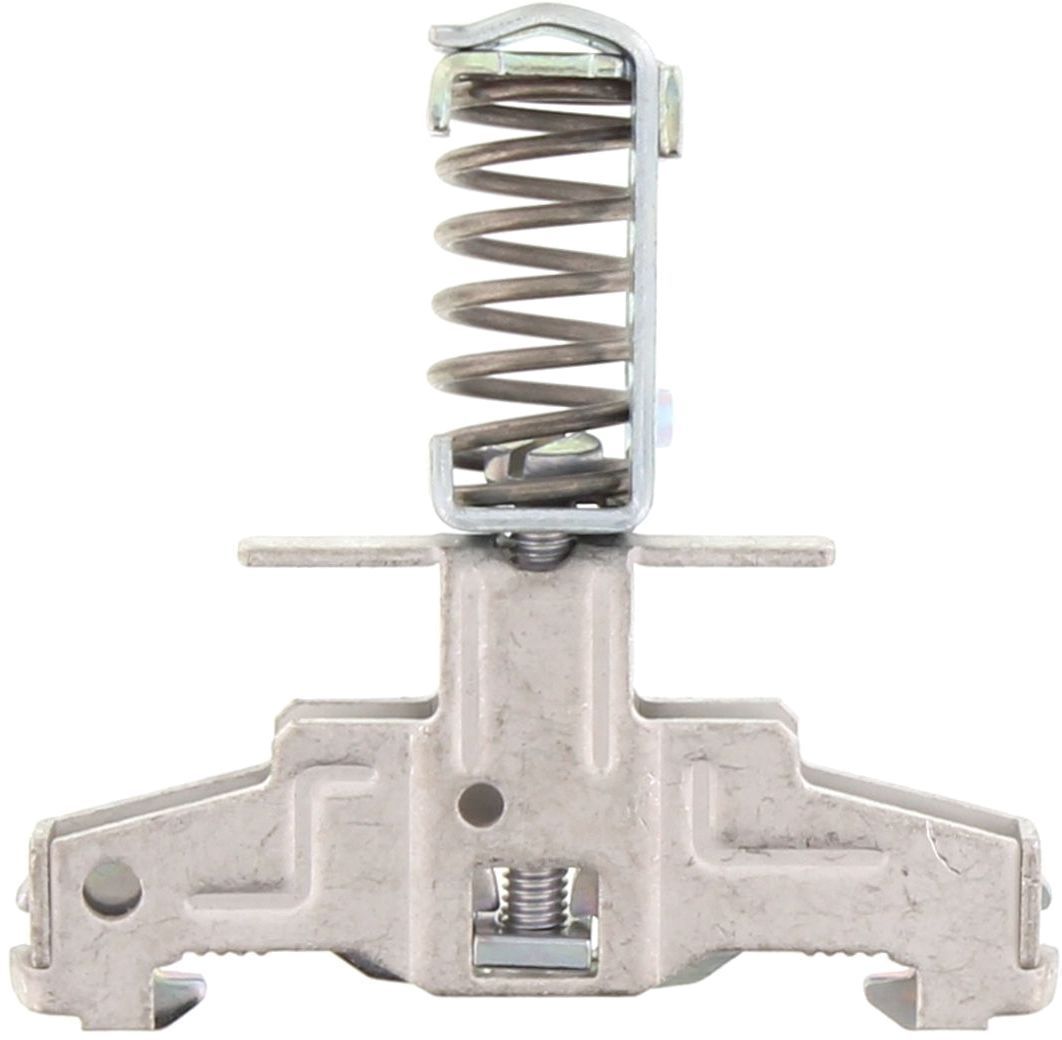

1571.0
SAB 8/F
颜色 本色 · 宽度 12.4 mm

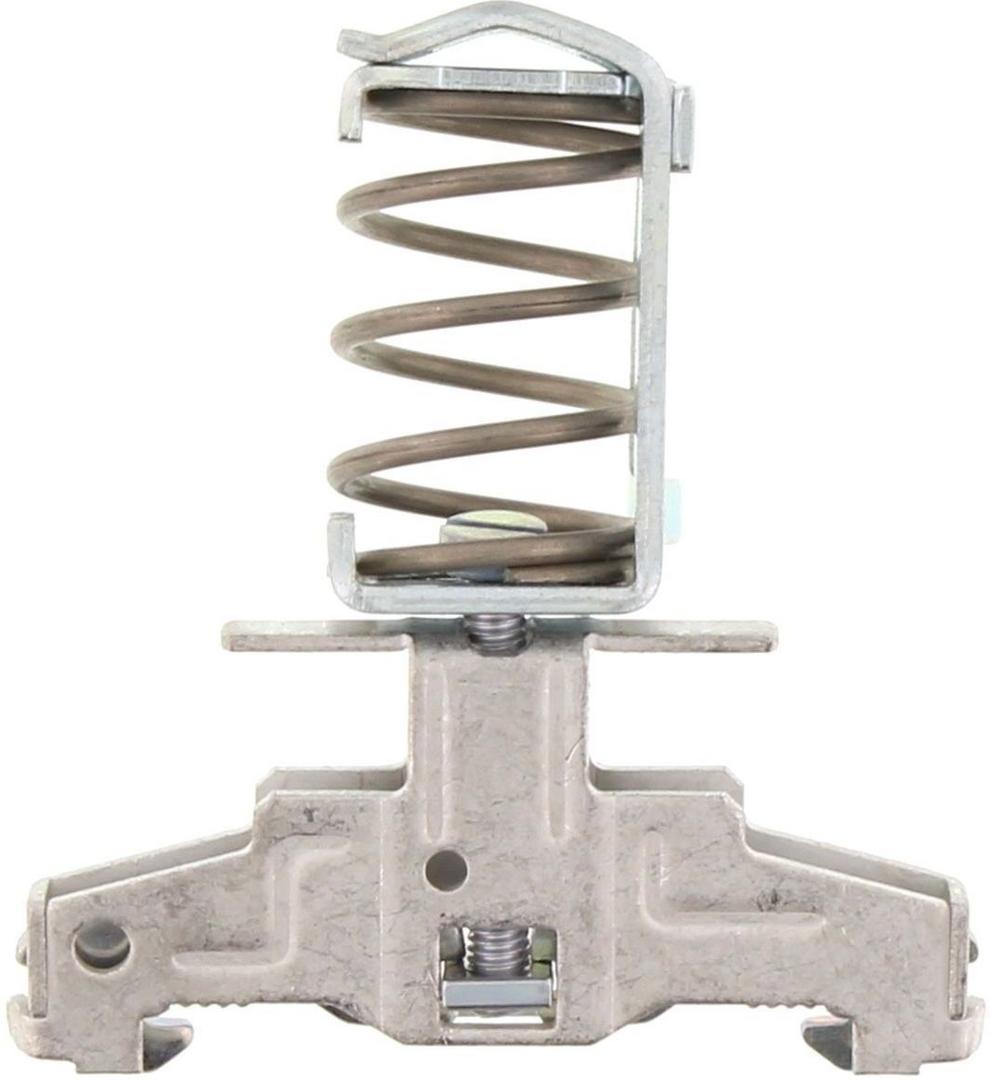

1572.0
SAB 13,5/F
颜色 本色 · 宽度 19 mm

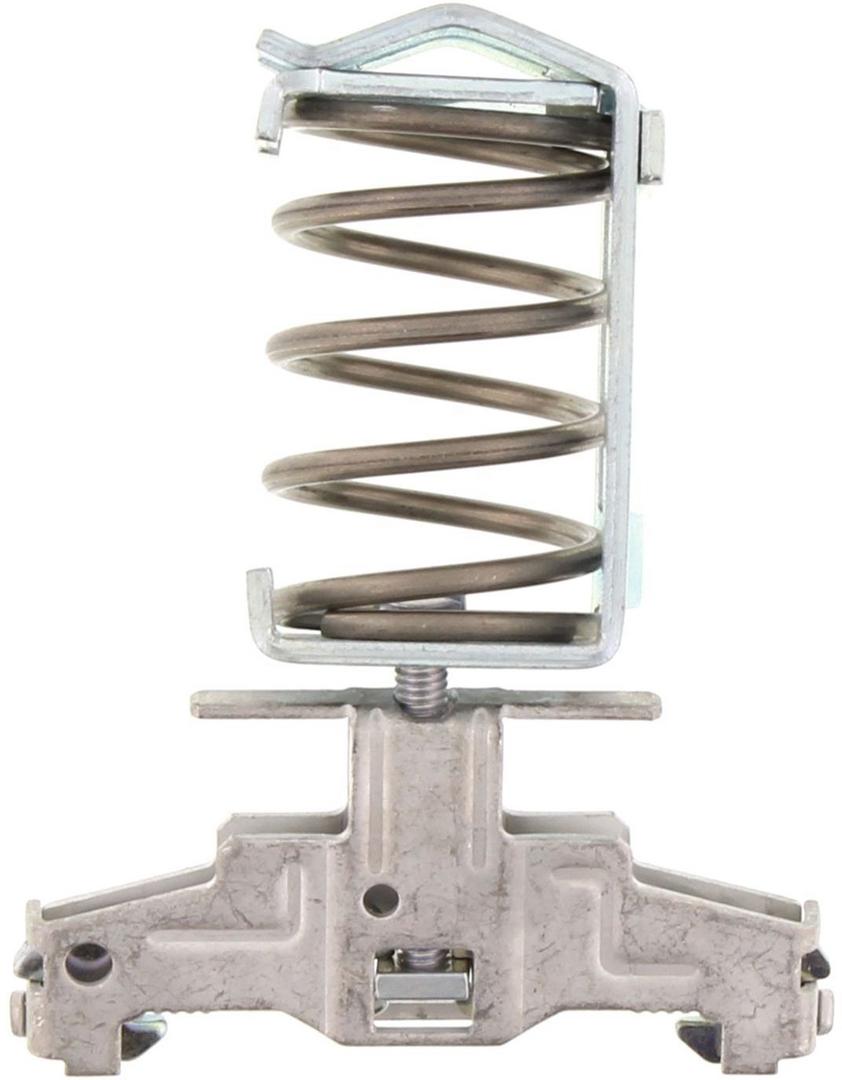

1573.0
SAB 20/F
颜色 本色 · 宽度 24.7 mm

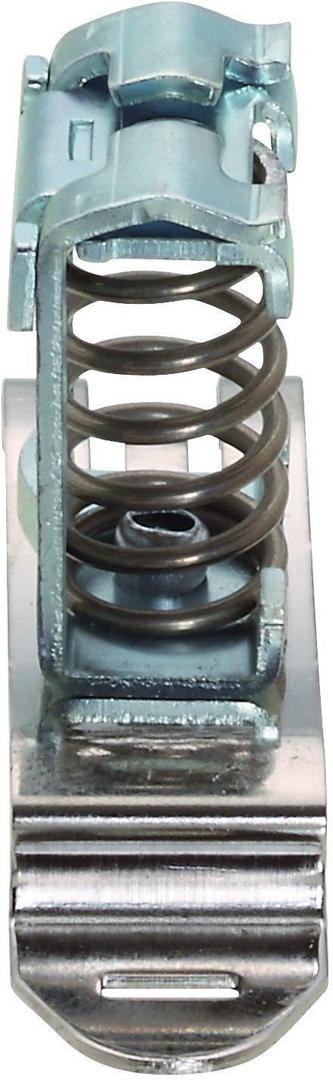

17038.0
SAB 8/MF/35
颜色 本色 · 宽度 14 mm
17039.0

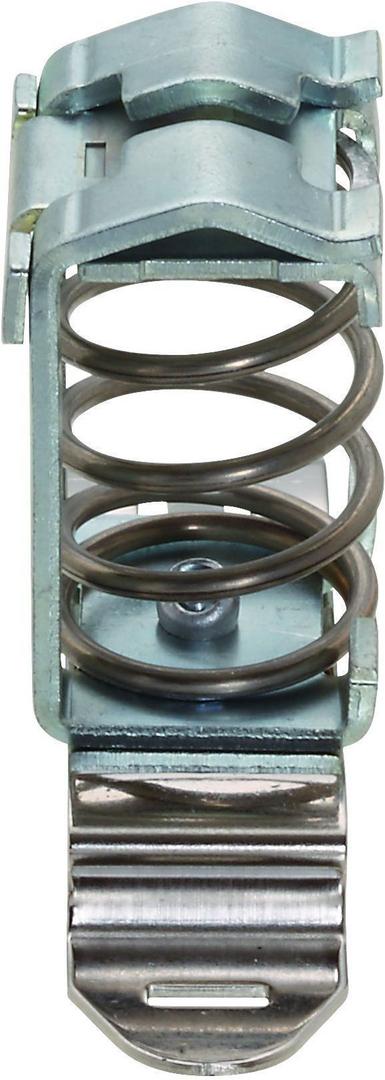

SAB 13,5/MF/35
颜色 本色 · 宽度 19 mm
17040.0

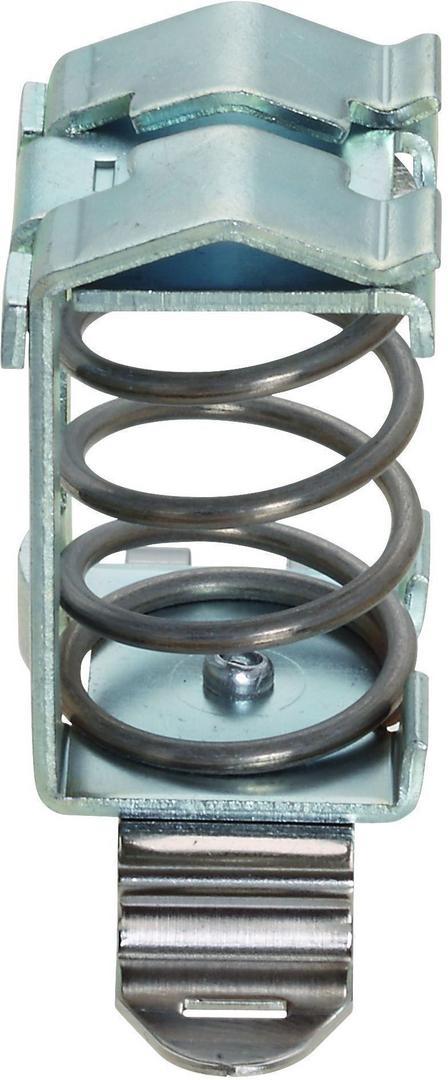

SAB 20/MF/35
颜色 本色 · 宽度 24.7 mm
17340.0

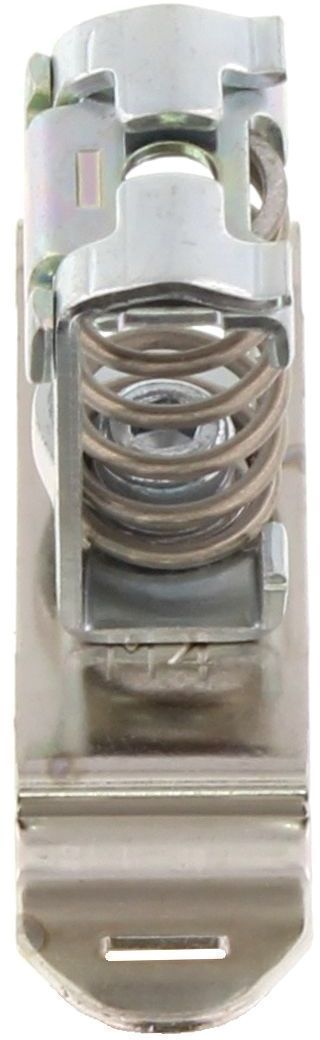

SAB 8/MF/35/S
颜色 本色 · 宽度 14 mm

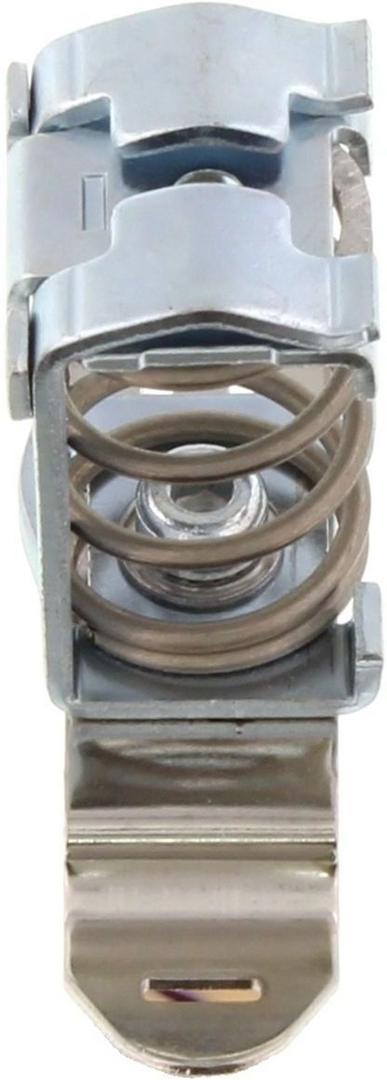

17341.0
SAB 13,5/MF/35/S
颜色 本色 · 宽度 19 mm

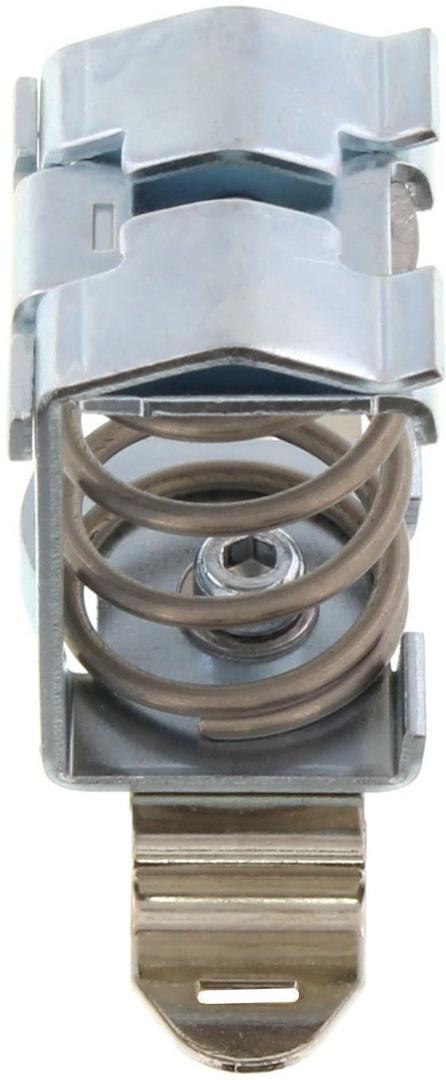

17342.0
SAB 20/MF/35/S
颜色 本色 · 宽度 24.7 mm
17356.0

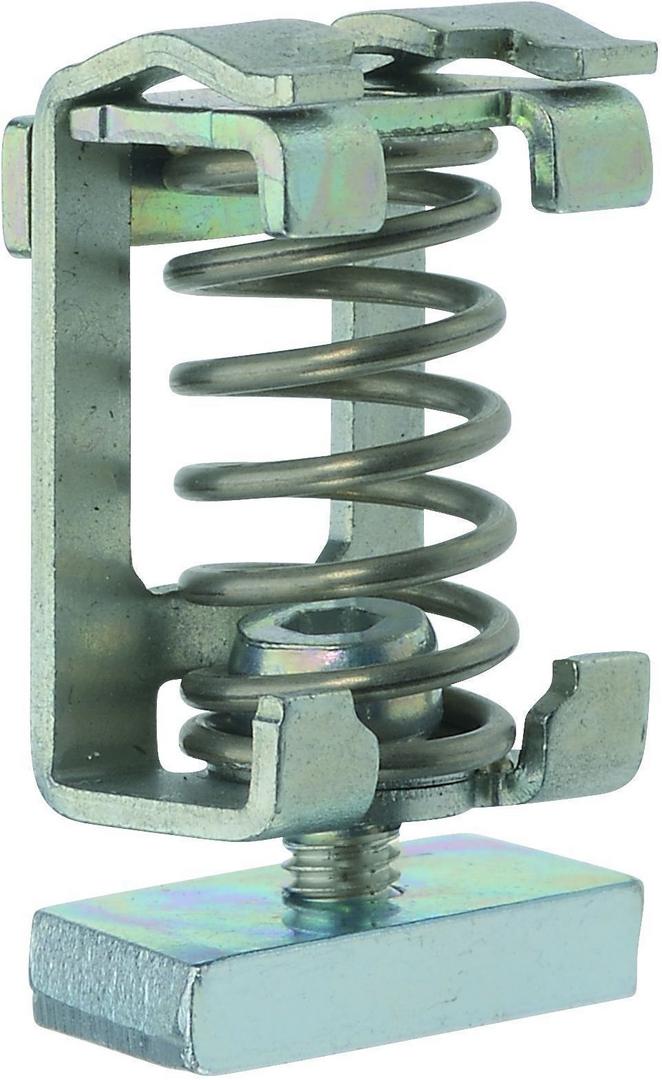

SAB 8/GWP
颜色 本色 · 宽度 12.4 mm

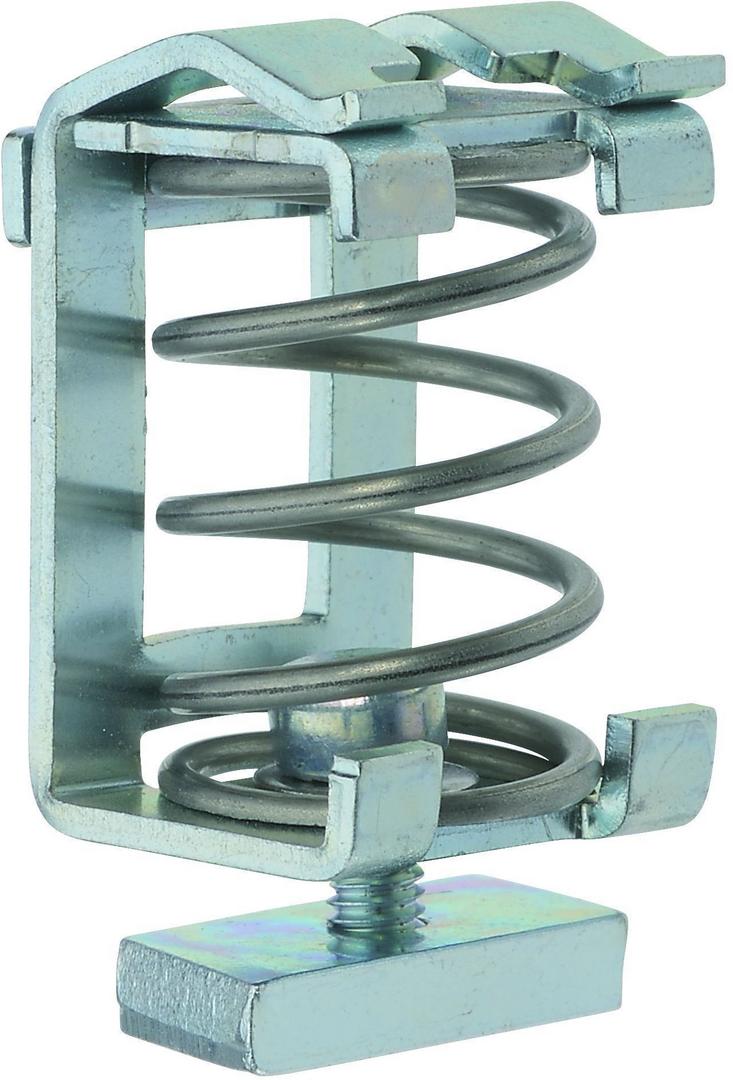

17357.0
SAB 13,5/GWP
颜色 本色 · 宽度 19 mm

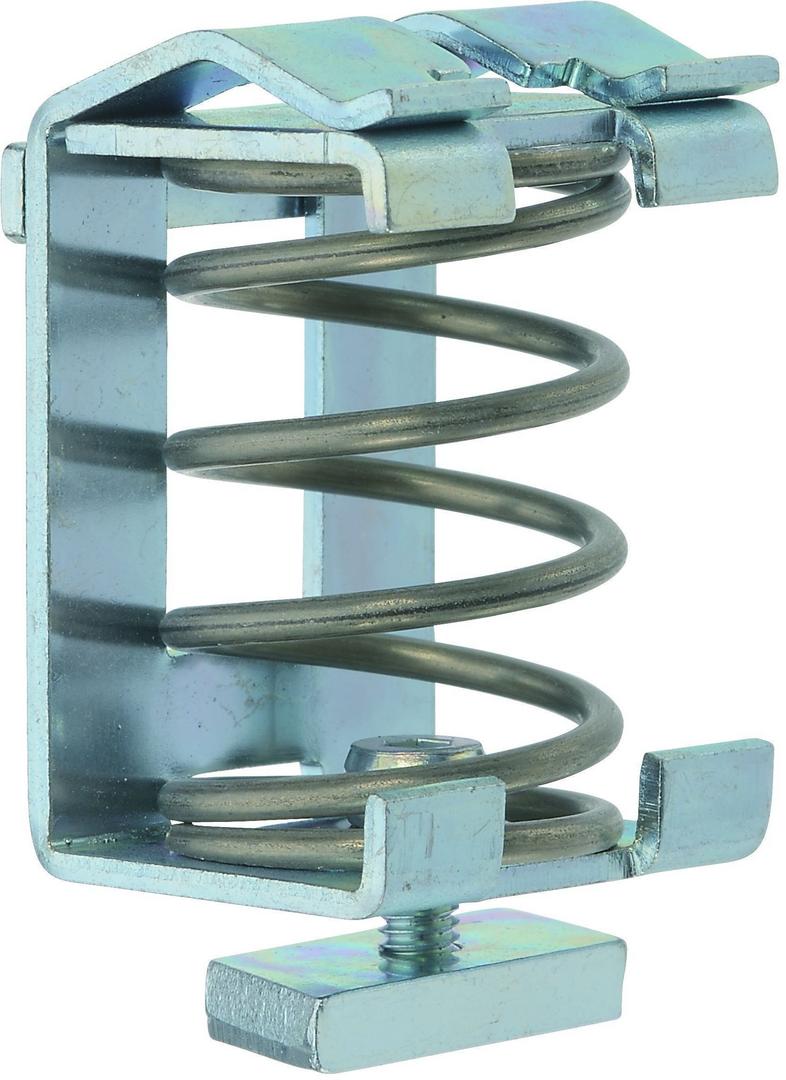

17358.0
SAB 20/GWP
颜色 本色 · 宽度 24.7 mm

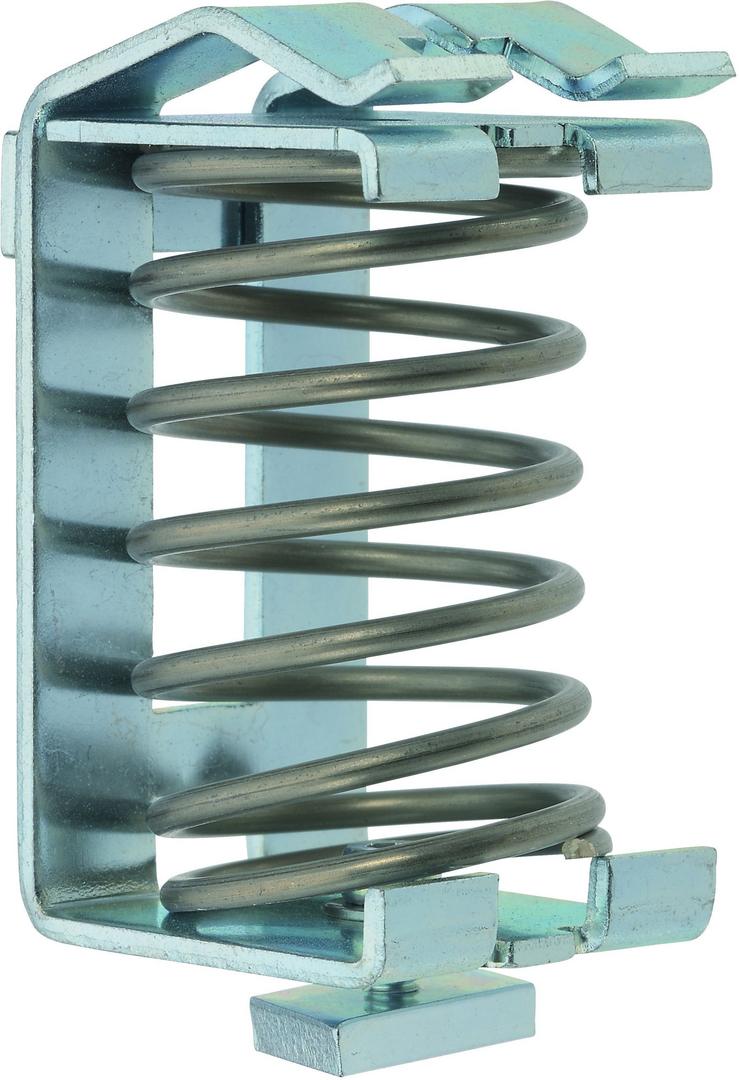

17359.0
SAB 32/GWP
颜色 本色 · 宽度 33 mm

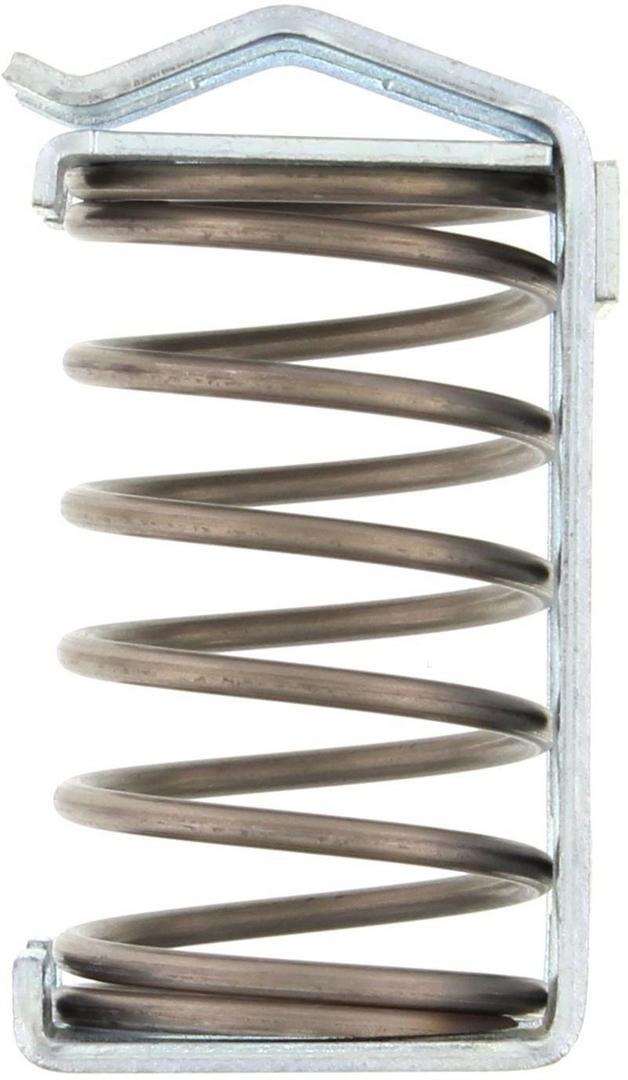

17360.0
SAB 32
颜色 本色 · 宽度 33 mm

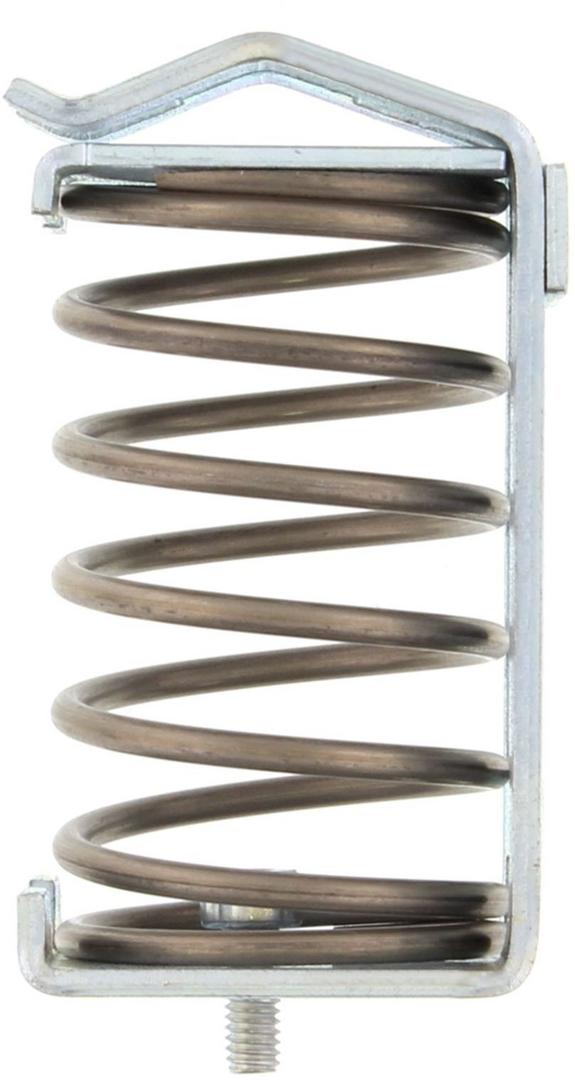

17361.0
SAB 32/D
颜色 本色 · 宽度 33 mm

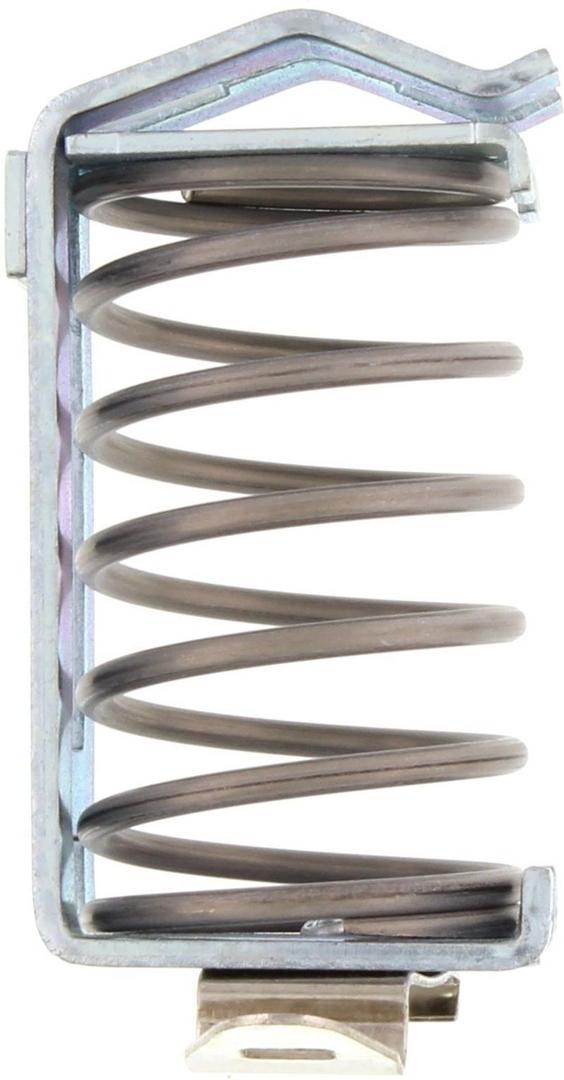

17363.0
SAB 32/MF/35
颜色 本色 · 宽度 33 mm

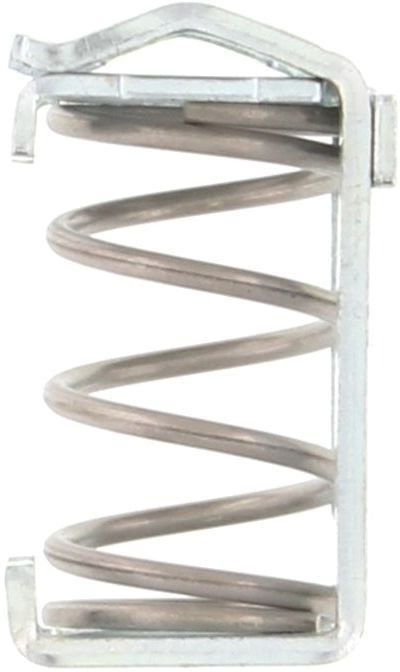

17369.0
SAB 13,5 slim
颜色 本色 · 宽度 19 mm
17970.0
SABK 3
颜色 本色 · 宽度 8 mm
17971.0
SABK 6
颜色 本色 · 宽度 8 mm
17972.0

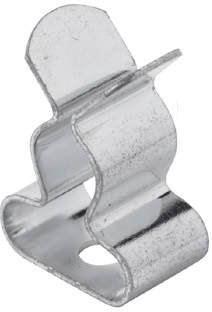

SABK 8
颜色 本色 · 宽度 8 mm
17973.0

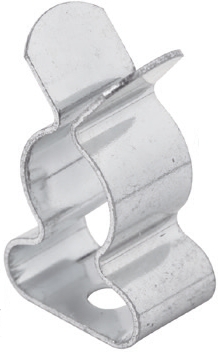

SABK 11
颜色 本色 · 宽度 8 mm

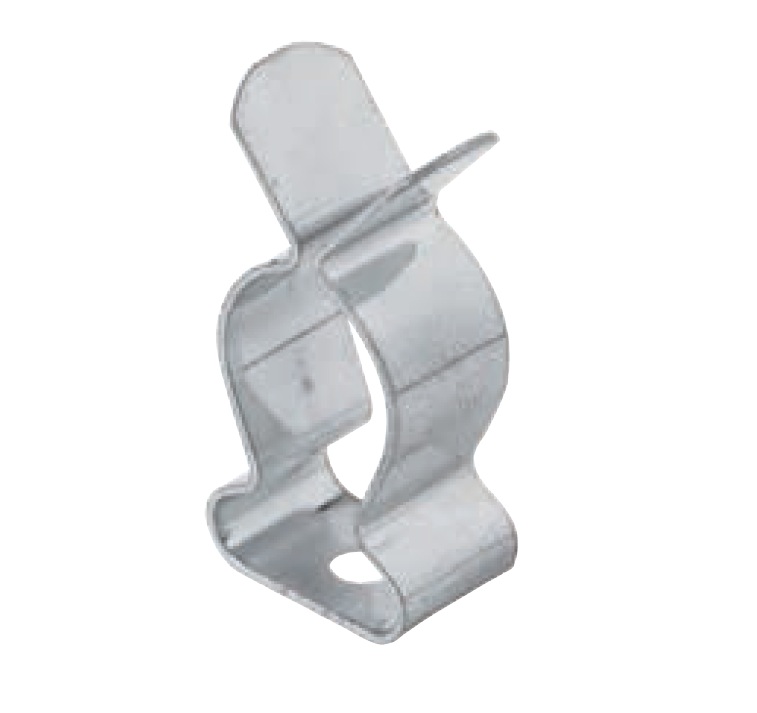

17974.0
SABK 16
颜色 本色 · 宽度 8 mm

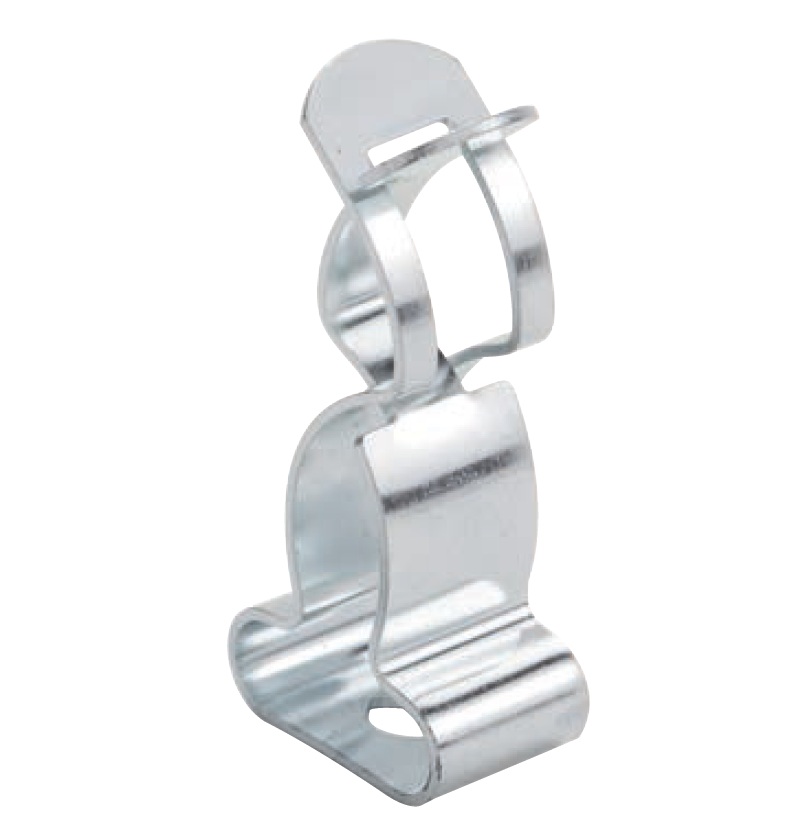

17975.0
SABKM 12
颜色 本色 · 宽度 8 mm
参数对照表
96| 货号 | 型号 | 颜色 | 宽度 | 长度 | 安装方式 |
|---|---|---|---|---|---|
| 1526.0 | SAB 8/D/M5 | 本色 | 12.4 mm | 18.5 mm | 安装面 |
| 1527.0 | SAB 8 | 本色 | 12.4 mm | 18.5 mm | Busbar mount |
| 1528.0 | SAB 13,5 | 本色 | 19 mm | 21 mm | Busbar mount |
| 1529.0 | SAB 20 | 本色 | 24.7 mm | 27 mm | Busbar mount |
| 1549.0 | SAB 8/D | 本色 | 12.4 mm | 18.5 mm | 安装面 |
| 1550.0 | SAB 13,5/D | 本色 | 19 mm | 21 mm | 安装面 |
| 1551.0 | SAB 20/D | 本色 | 24.7 mm | 27 mm | 安装面 |
| 1571.0 | SAB 8/F | 本色 | 12.4 mm | 52 mm | Mounting rail TS 35/7,5 |
| 1572.0 | SAB 13,5/F | 本色 | 19 mm | 52 mm | Mounting rail TS 35/7,5 |
| 1573.0 | SAB 20/F | 本色 | 24.7 mm | 52 mm | Mounting rail TS 35/7,5 |
| 2263.0 | GWP M4 | 本色 | 12 mm | 26.8 mm | – |
| 2362.0 | SAS 2,8 | 本色 | – | – | – |
| 2606.0 | MF/35 M4 | 本色 | – | – | Mounting rail TS 35/7,5 |
| 3694.0 | SSAB 5 | 本色 | 9 mm | 19.5 mm | Busbar mount |
| 3695.0 | SSAB 8 | 本色 | 12 mm | 19.5 mm | Busbar mount |
| 3696.0 | SSAB 14 | 本色 | 17 mm | 19.5 mm | Busbar mount |
| 3697.0 | SSAB 20 | 本色 | 24 mm | 19.5 mm | Busbar mount |
| 3698.0 | SSAB 28 | 本色 | 31 mm | 20 mm | Busbar mount |
| 3699.0 | SSAB 35 | 本色 | 40 mm | 20 mm | Busbar mount |
| 17038.0 | SAB 8/MF/35 | 本色 | 14 mm | 53.2 mm | Mounting rail TS 35/7,5 |
| 17039.0 | SAB 13,5/MF/35 | 本色 | 19 mm | 53.2 mm | Mounting rail TS 35/7,5 |
| 17040.0 | SAB 20/MF/35 | 本色 | 24.7 mm | 53.2 mm | Mounting rail TS 35/7,5 |
| 17340.0 | SAB 8/MF/35/S | 本色 | 14 mm | 53.2 mm | Mounting rail TS 35/7,5 |
| 17341.0 | SAB 13,5/MF/35/S | 本色 | 19 mm | 53.2 mm | Mounting rail TS 35/7,5 |
| 17342.0 | SAB 20/MF/35/S | 本色 | 24.7 mm | 53.2 mm | Mounting rail TS 35/7,5 |
| 17343.0 | SAB 32/MF/35/S | 本色 | 33 mm | 53.2 mm | Mounting rail TS 35/7,5 |
| 17356.0 | SAB 8/GWP | 本色 | 12.4 mm | 18.5 mm | C-Mounting rail |
| 17357.0 | SAB 13,5/GWP | 本色 | 19 mm | 28 mm | C-Mounting rail |
| 17358.0 | SAB 20/GWP | 本色 | 24.7 mm | 28 mm | C-Mounting rail |
| 17359.0 | SAB 32/GWP | 本色 | 33 mm | 35.7 mm | C-Mounting rail |
| 17360.0 | SAB 32 | 本色 | 33 mm | 35.7 mm | Busbar mount |
| 17361.0 | SAB 32/D | 本色 | 33 mm | 35.7 mm | 安装面 |
| 17363.0 | SAB 32/MF/35 | 本色 | 33 mm | 53.2 mm | Mounting rail TS 32 |
| 17369.0 | SAB 13,5 slim | 本色 | 19 mm | 21 mm | Busbar mount |
| 17970.0 | SABK 3 | 本色 | 8 mm | 13 mm | 安装面 |
| 17971.0 | SABK 6 | 本色 | 8 mm | 13 mm | 安装面 |
| 17972.0 | SABK 8 | 本色 | 8 mm | 13 mm | 安装面 |
| 17973.0 | SABK 11 | 本色 | 8 mm | 13 mm | 安装面 |
| 17974.0 | SABK 16 | 本色 | 8 mm | 13 mm | 安装面 |
| 17975.0 | SABKM 12 | 本色 | 8 mm | 13 mm | 安装面 |
| 17976.0 | SABKM 18 | 本色 | 8 mm | 13 mm | 安装面 |
| 17977.0 | MF/D M4/Z | 本色 | – | – | 安装面 |
| 17978.0 | MF-SABK/35/Z | 本色 | – | – | Mounting rail TS 35/7,5 |
| 17979.0 | MF-SABK/SSCH/Z | 本色 | – | – | Busbar mount |
| 17980.0 | SABKM 12/MF/35/Z | 本色 | – | – | Mounting rail TS 35/7,5 |
| 17981.0 | SABKM 18/MF/35/Z | 本色 | – | – | Mounting rail TS 35/7,5 |
| 17982.0 | SABKM 12/SSCH/Z | 本色 | – | – | Busbar mount |
| 17983.0 | SABKM 18/SSCH/Z | 本色 | – | – | Busbar mount |
| 17984.0 | SABKM 12/D M4/Z | 本色 | – | – | 安装面 |
| 17985.0 | SABKM 18/D M4/Z | 本色 | – | – | 安装面 |
| 17986.0 | RMF/D M4/Z | 本色 | 202 mm | 42 mm | 安装面 |
| 17987.0 | SABK 8/D/Z 90° M5 | 本色 | – | – | 安装面 |
| 17991.0 | SABK 3/SSCH/Z | 本色 | – | – | Busbar mount |
| 17992.0 | SABK 6/SSCH/Z | 本色 | – | – | Busbar mount |
| 17993.0 | SABK 8/SSCH/Z | 本色 | – | – | Busbar mount |
| 17994.0 | SABK 11/SSCH/Z | 本色 | – | – | Busbar mount |
| 17996.0 | SABKM 12/D/Z/F | 本色 | – | – | 安装面 |
| 17997.0 | SABK 30 | 本色 | 8 mm | 26.2 mm | 安装面 |
| 27217.0 | MF/D M4 | 本色 | – | – | 安装面 |
| 27218.0 | MF-SABK/SSCH | 本色 | – | – | Busbar mount |
| 27220.0 | SABKM 30/D M4/Z | 本色 | – | – | 安装面 |
| 27224.0 | SABKM 12/SSCH | 本色 | – | – | Busbar mount |
| 27225.0 | SABKM 18/SSCH | 本色 | – | – | Busbar mount |
| 27226.0 | SABKM 30/SSCH | 本色 | – | – | Busbar mount |
| 27228.0 | SABKM 30/SSCH/Z | 本色 | – | – | Busbar mount |
| 27229.0 | SABK 3/MF/35 | 本色 | – | – | Mounting rail TS 35/7,5 |
| 27230.0 | SABK 6/MF/35 | 本色 | – | – | Mounting rail TS 35/7,5 |
| 27231.0 | SABK 8/MF/35 | 本色 | – | – | Mounting rail TS 35/7,5 |
| 27232.0 | SABK 11/MF/35 | 本色 | – | – | Mounting rail TS 35/7,5 |
| 27233.0 | SABK 16/MF/35 | 本色 | – | – | Mounting rail TS 35/7,5 |
| 27234.0 | SABK 30/MF/35 | 本色 | 51 mm | 26.2 mm | Mounting rail TS 35/7,5 |
| 27237.0 | SABKM 12/MF/35 | 本色 | – | – | Mounting rail TS 35/7,5 |
| 27238.0 | SABKM 18/MF/35 | 本色 | – | – | Mounting rail TS 35/7,5 |
| 27239.0 | SABKM 35/MF/35 | 本色 | – | – | Mounting rail TS 35/7,5 |
| 27240.0 | SABK 3/MF/35/Z | 本色 | – | – | Mounting rail TS 35/7,5 |
| 27241.0 | SABK 6/MF/35/Z | 本色 | – | – | Mounting rail TS 35/7,5 |
| 27242.0 | SABK 8/MF/35/Z | 本色 | – | – | Mounting rail TS 35/7,5 |
| 27243.0 | SABK 11/MF/35/Z | 本色 | – | – | Mounting rail TS 35/7,5 |
| 27244.0 | SABK 16/MF/35/Z | 本色 | – | – | Mounting rail TS 35/7,5 |
| 27245.0 | SABK 30/MF/35/Z | 本色 | 51 mm | 26.2 mm | Mounting rail TS 35/7,5 |
| 27246.0 | SABKM 12/D M4 | 本色 | – | – | 安装面 |
| 27247.0 | SABKM 18/D M4 | 本色 | – | – | 安装面 |
| 27248.0 | SABKM 30/D M4 | 本色 | – | – | 安装面 |
| 27250.0 | SABKD 1,5-3/SSCH | 本色 | – | – | Busbar mount |
| 27251.0 | SABKD 3-6/SSCH | 本色 | – | – | Busbar mount |
| 27252.0 | SABKD 6-8/SSCH | 本色 | – | – | Busbar mount |
| 27253.0 | SABKMD 3-12/SSCH | 本色 | – | – | Busbar mount |
| 27254.0 | SABKD 6-8/SSCH/Z | 本色 | – | – | Busbar mount |
| 27255.0 | SABKMD 3-12/SSCH/Z | 本色 | – | – | Busbar mount |
| 27256.0 | SABKM 35/D M4 | 本色 | – | – | 安装面 |
| 27257.0 | SABKM 65/D M4 | 本色 | – | – | 安装面 |
| 27258.0 | SABKM 65/MF/35 | 本色 | – | – | Mounting rail TS 35/7,5 |
| 27259.0 | SABKD 1,5-3/SSCH/Z | 本色 | – | – | Busbar mount |
| 27260.0 | SABKD 3-6/SSCH/Z | 本色 | – | – | Busbar mount |
| 27261.0 | MF-SABK/35 | 本色 | – | – | Mounting rail TS 35/7,5 |
| 27263.0 | SABK 3/D M4 | 本色 | – | – | 安装面 |
