横向连接件
Querverbindungen
型号
201 / 201以下为各系列的重点型号，★ 标注的参数表里也可按重点筛选。
2006.0
STB 14/2,3
颜色 本色
2008.0
QL 2
颜色 本色 · 额定电流 24 A · 极数 2
2009.0
VH 19
颜色 本色
2010.0
BS M 3x25
颜色 本色
2013.0
QS 2
颜色 本色 · 额定截面 4 mm² · 极数 2
2016.0
QS 10
颜色 本色 · 额定截面 4 mm² · 极数 10
2017.0
VH 13,5
颜色 本色
2018.0

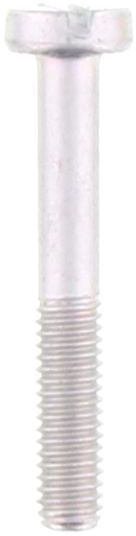

BS M 3x20
颜色 本色
2019.0

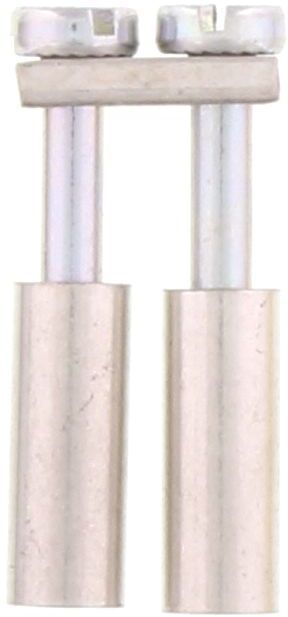

Q 2
颜色 本色 · 额定截面 4 mm² · 额定电流 27 A

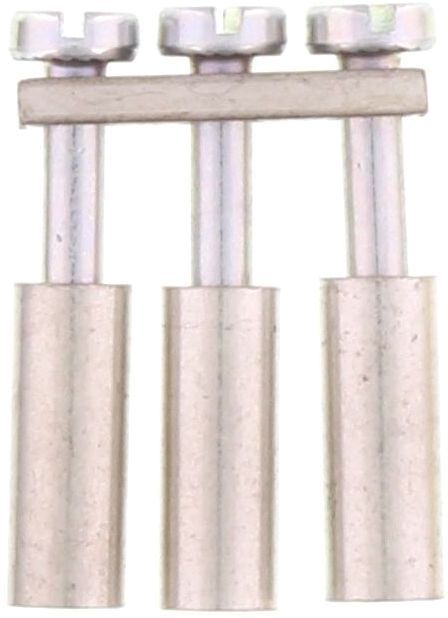

2020.0
Q 3
颜色 本色 · 额定截面 4 mm² · 额定电流 27 A

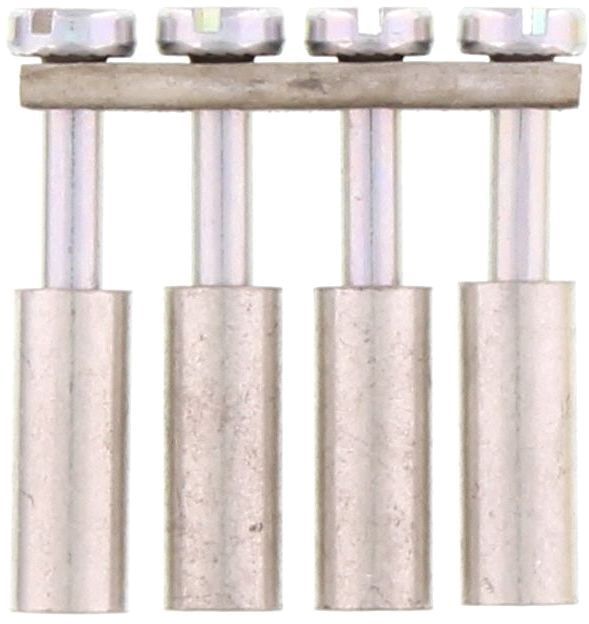

2021.0
Q 4
颜色 本色 · 额定截面 4 mm² · 额定电流 27 A

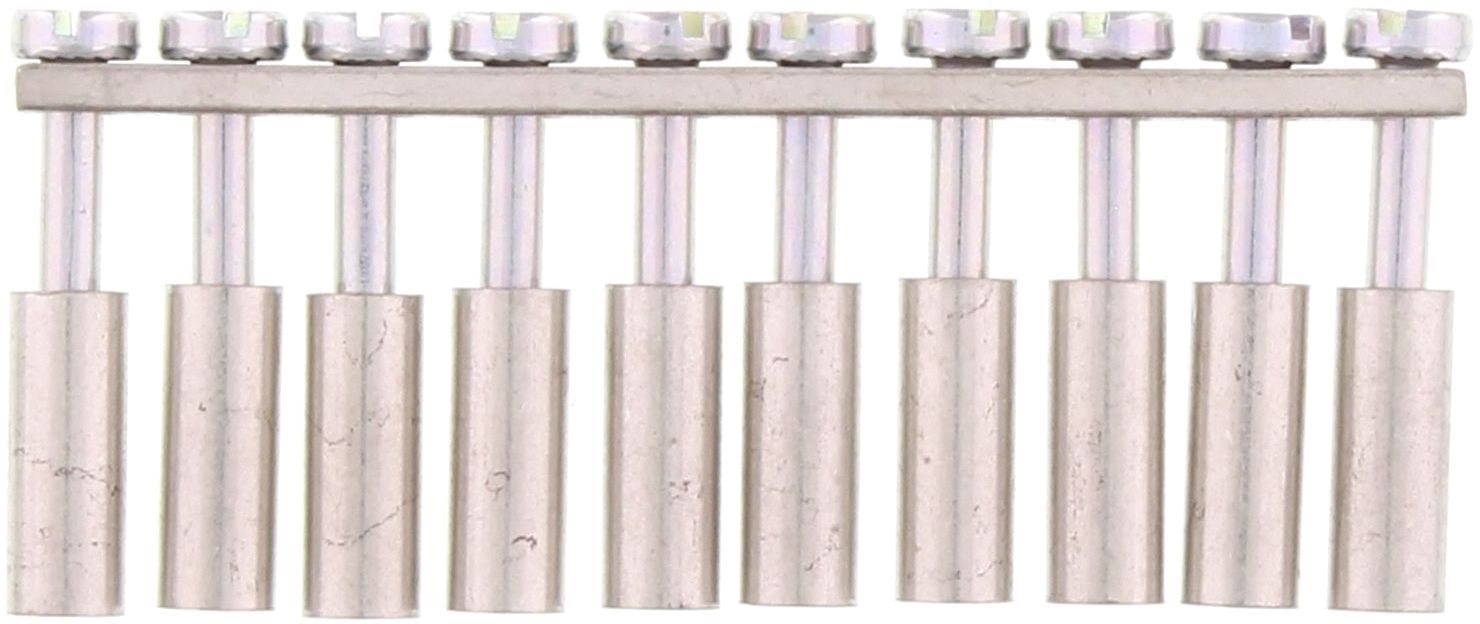

2022.0
Q 10
颜色 本色 · 额定截面 4 mm² · 额定电流 27 A
2023.0

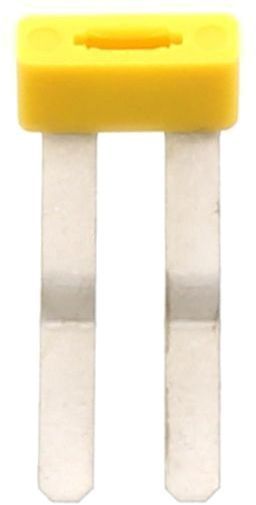

AQI 2/5/15 YE
颜色 黄色 · 额定电流 27 A · 极数 2
2024.0
AQI 3/5/15 YE
颜色 黄色 · 额定电流 27 A · 极数 3
2024.6

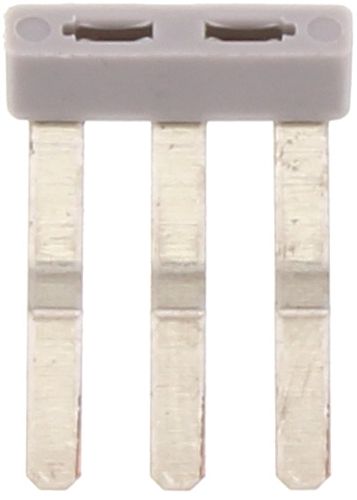

AQI 3/5/15 GR
颜色 灰色 · 额定电流 27 A · 极数 3
2028.0

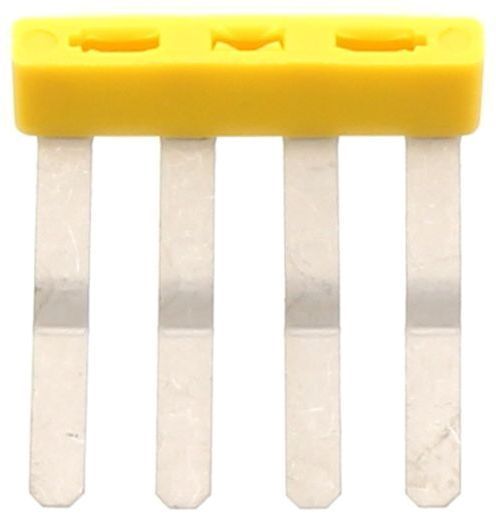

AQI 4/5/15 YE
颜色 黄色 · 额定电流 27 A · 极数 4
2029.0

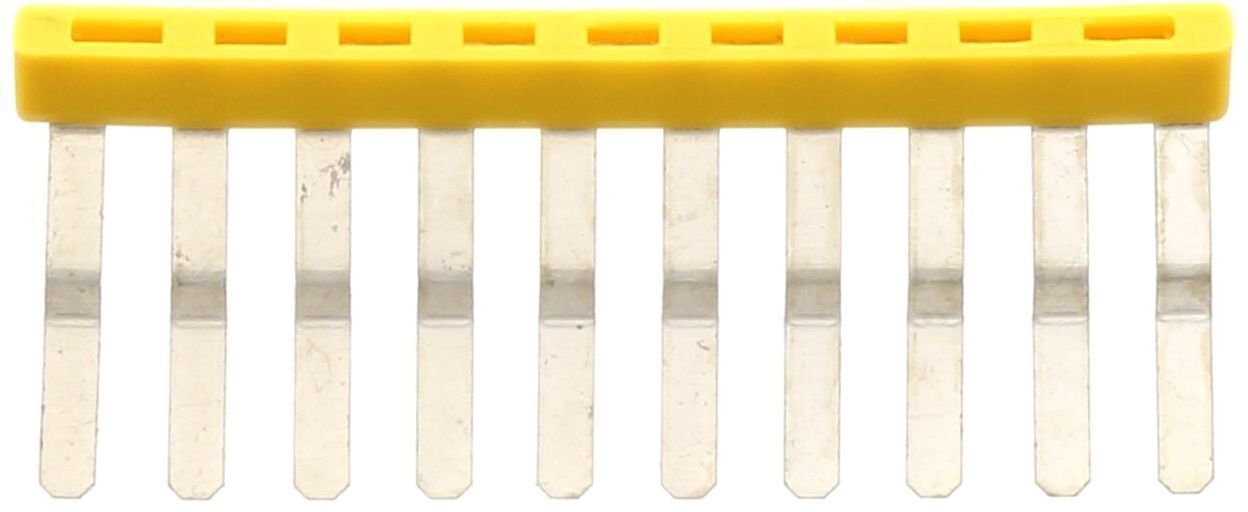

AQI 10/5/15 YE
颜色 黄色 · 额定电流 27 A · 极数 10

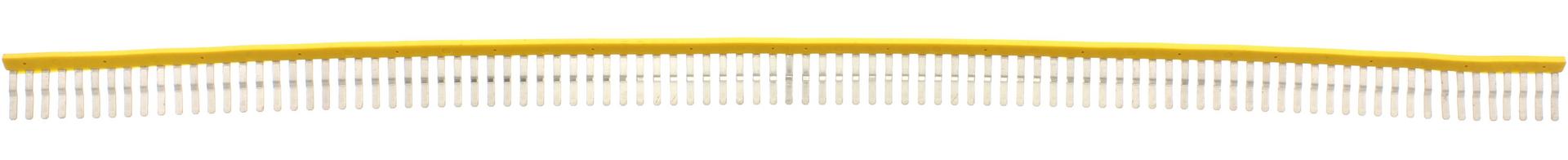

2030.0
AQI 95/5/15 YE
颜色 黄色 · 额定电流 27 A · 极数 95
2032.0

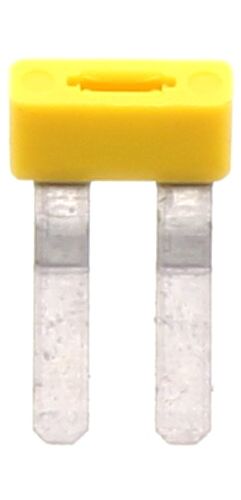

AQI 2/5/11 YE
颜色 黄色 · 额定电流 27 A · 极数 2

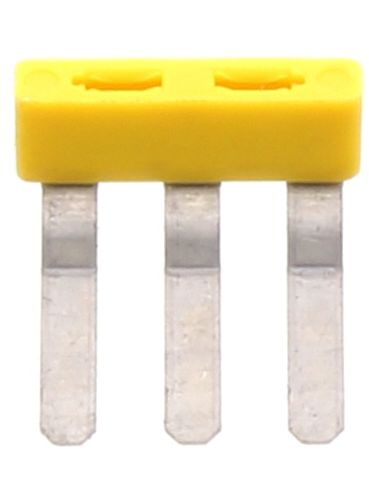

2033.0
AQI 3/5/11 YE
颜色 黄色 · 额定电流 27 A · 极数 3
2044.0

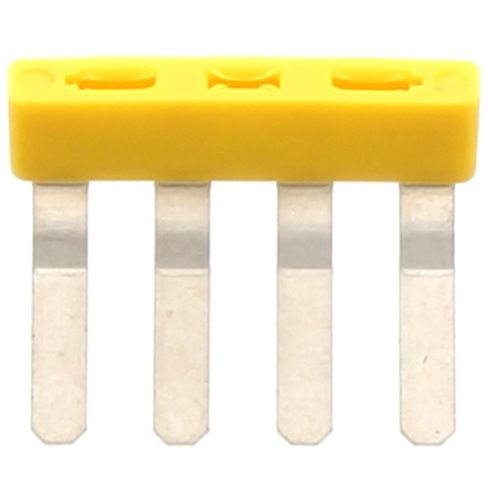

AQI 4/5/11 YE
颜色 黄色 · 额定电流 27 A · 极数 4
2045.0

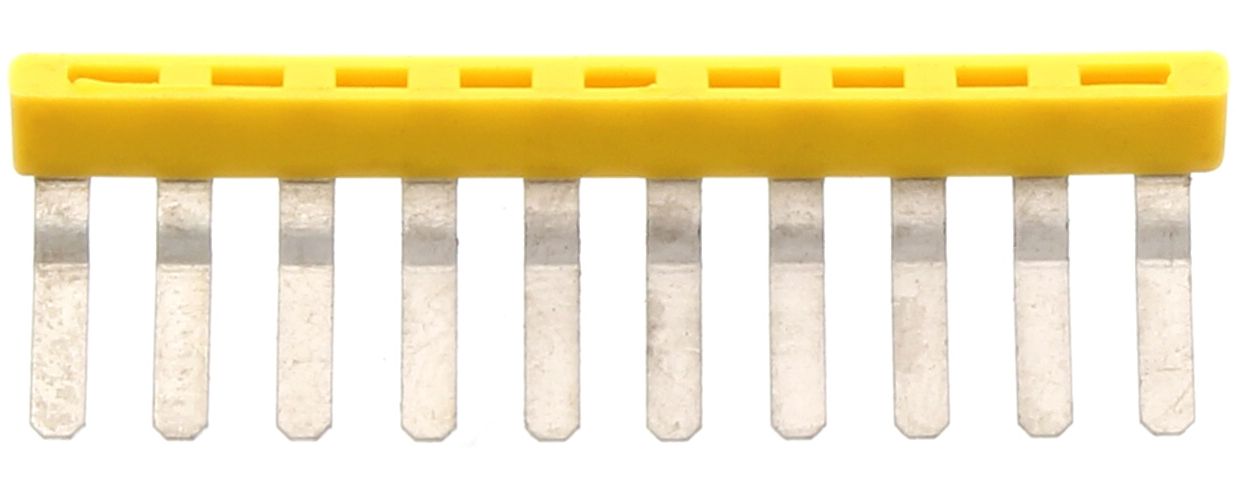

AQI 10/5/11 YE
颜色 黄色 · 额定电流 27 A · 极数 10
2050.0

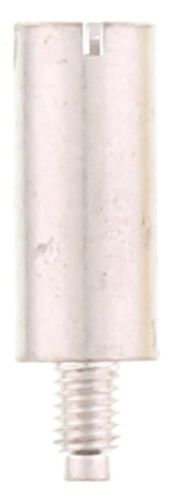

STB 14/4
颜色 本色
2053.0

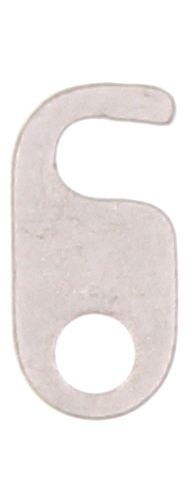

QL 2
颜色 本色 · 额定电流 32 A · 极数 2
2055.0

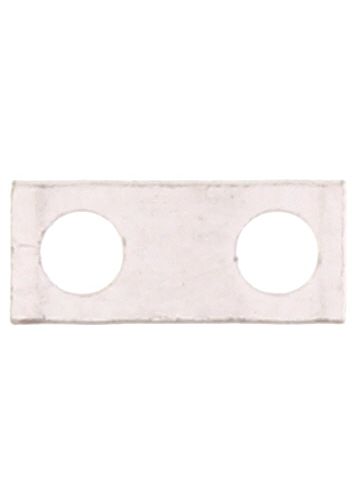

QS 2
颜色 本色 · 额定截面 10 mm² · 极数 2

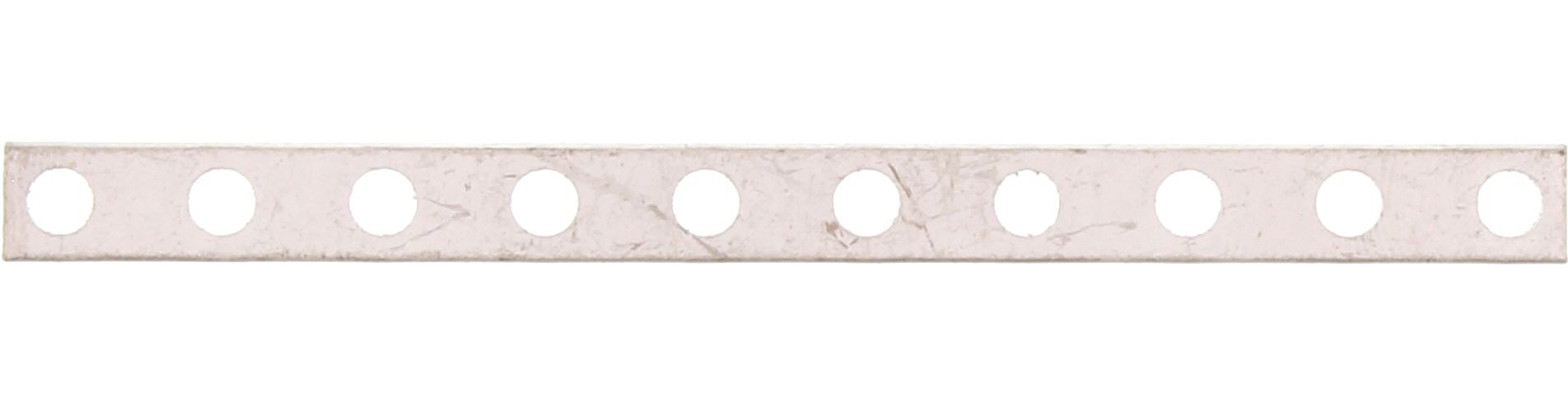

2058.0
QS 10
颜色 本色 · 额定截面 10 mm² · 极数 10
2059.0

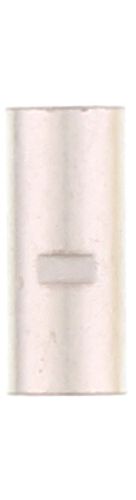

VH 12
颜色 本色
2060.0

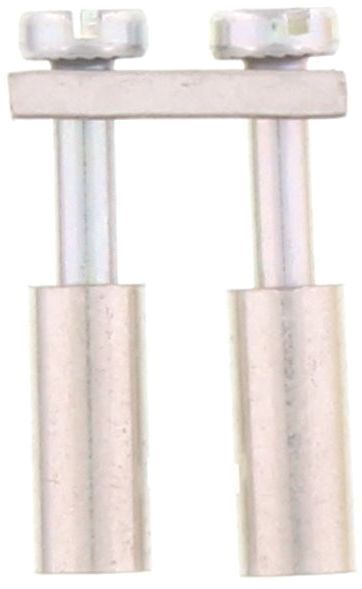

Q 2
颜色 本色 · 额定截面 10 mm² · 额定电流 47 A
2061.0

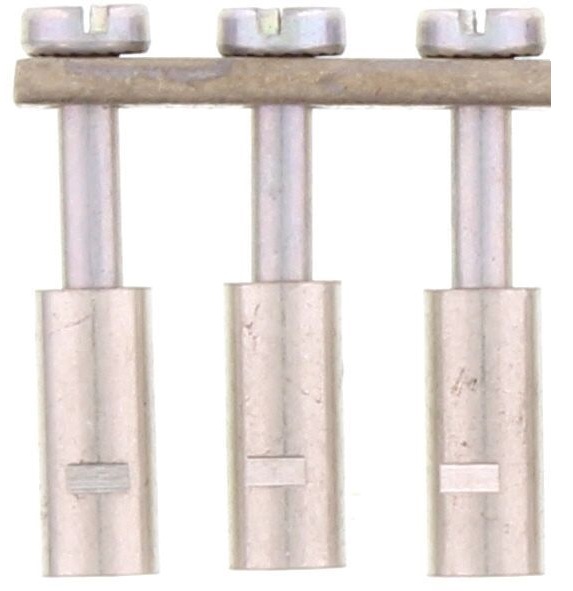

Q 3
颜色 本色 · 额定截面 10 mm² · 额定电流 47 A

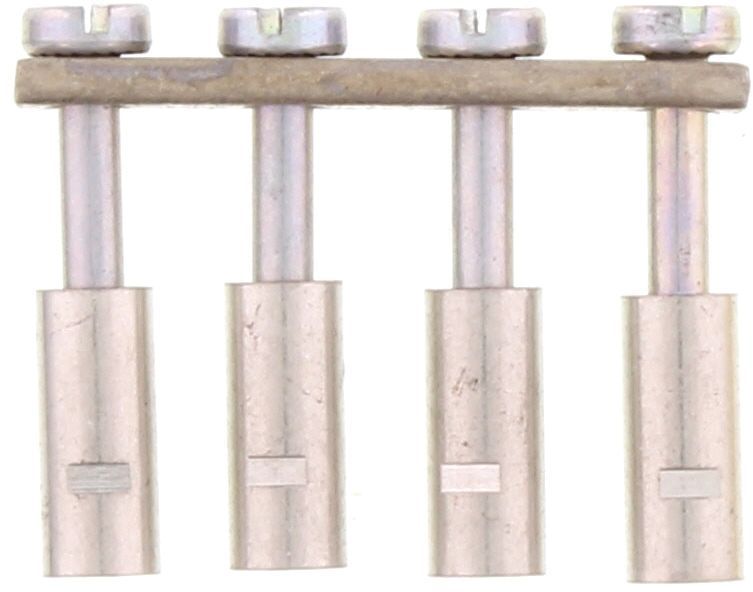

2062.0
Q 4
颜色 本色 · 额定截面 10 mm² · 额定电流 47 A
2063.0

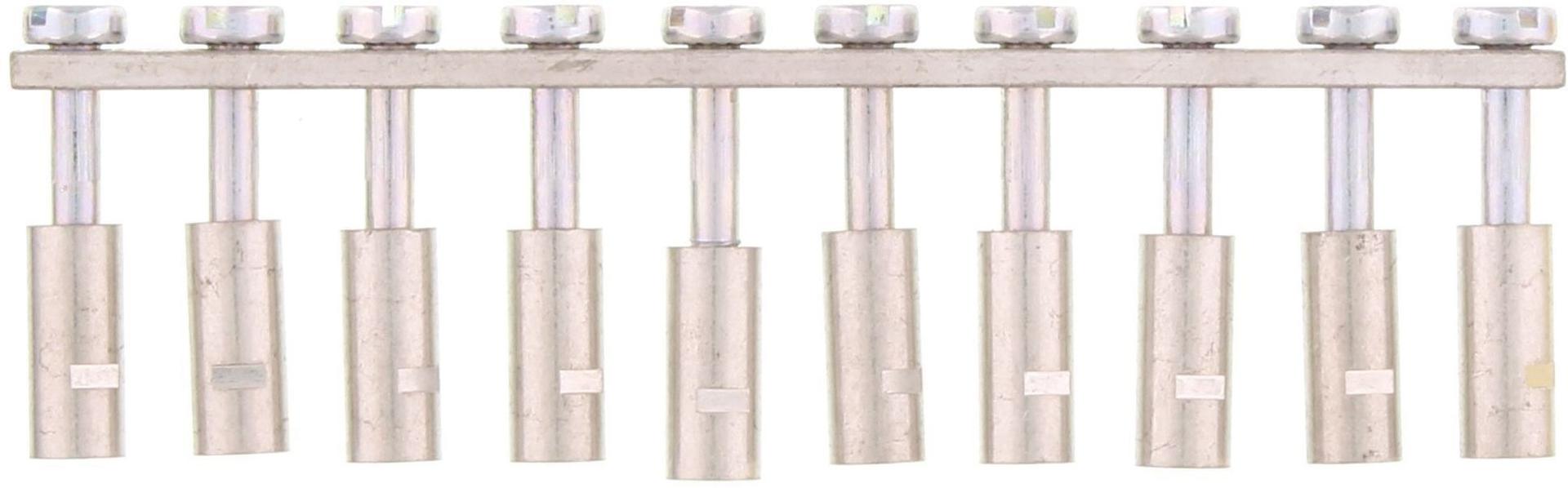

Q 10
颜色 本色 · 额定截面 10 mm² · 额定电流 47 A
2064.0

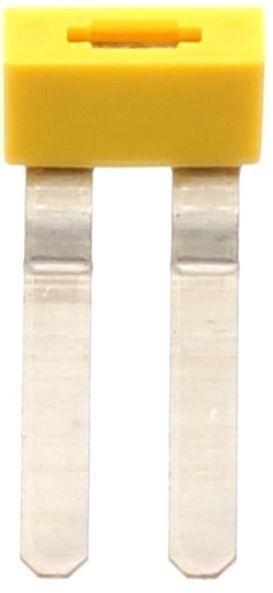

AQI 2/6/17 YE
颜色 黄色 · 额定电流 27 A · 极数 2
2065.0

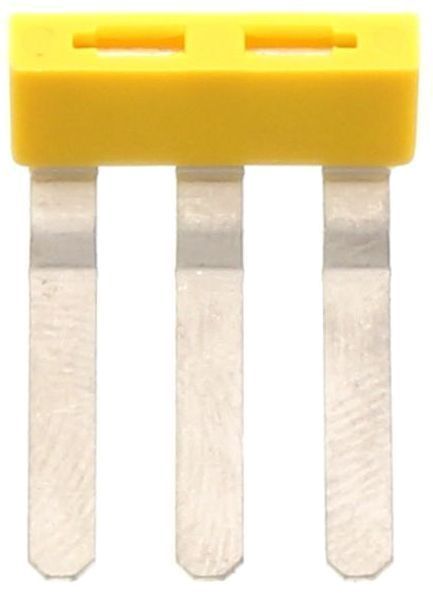

AQI 3/6/17 YE
颜色 黄色 · 额定电流 27 A · 极数 3

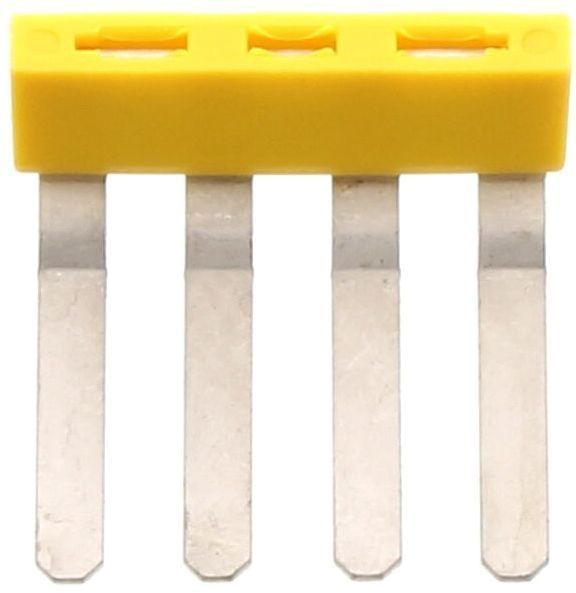

2066.0
AQI 4/6/17 YE
颜色 黄色 · 额定电流 27 A · 极数 4
2067.0

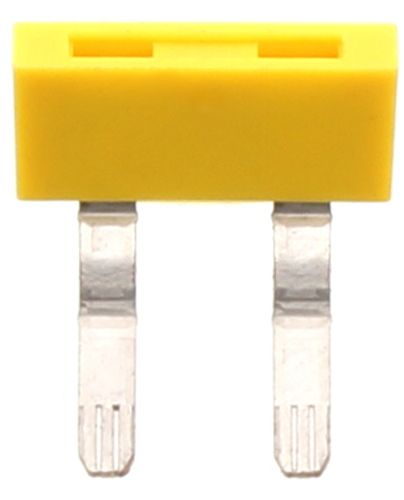

AQI 2/8/11 YE
颜色 黄色 · 额定电流 27 A · 极数 2
2068.0

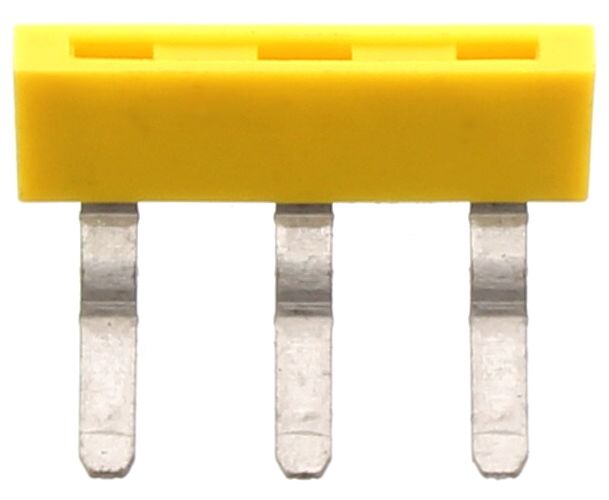

AQI 3/8/11 YE
颜色 黄色 · 额定电流 27 A · 极数 3

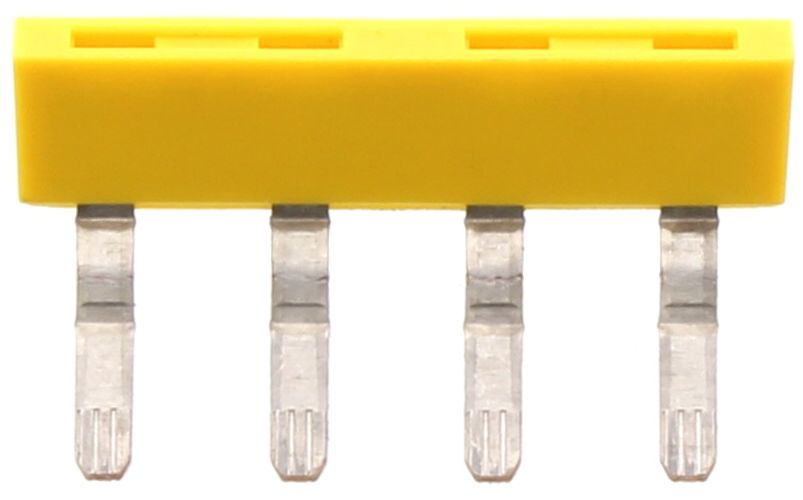

2069.0
AQI 4/8/11 YE
颜色 黄色 · 额定电流 27 A · 极数 4
2075.0

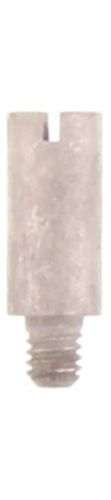

STB 8,5/2,3
颜色 本色

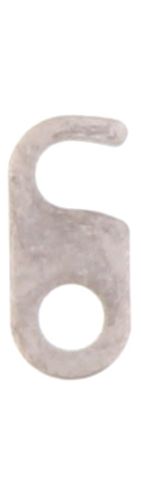

2076.0
QL 2
颜色 本色 · 额定电流 24 A · 极数 2

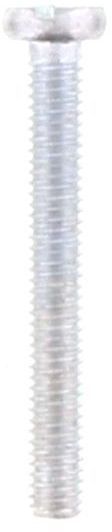

2078.0
BS M 2,5x20
颜色 本色
2081.0
QS 2
颜色 本色 · 极数 2 · 宽度 10.5 mm

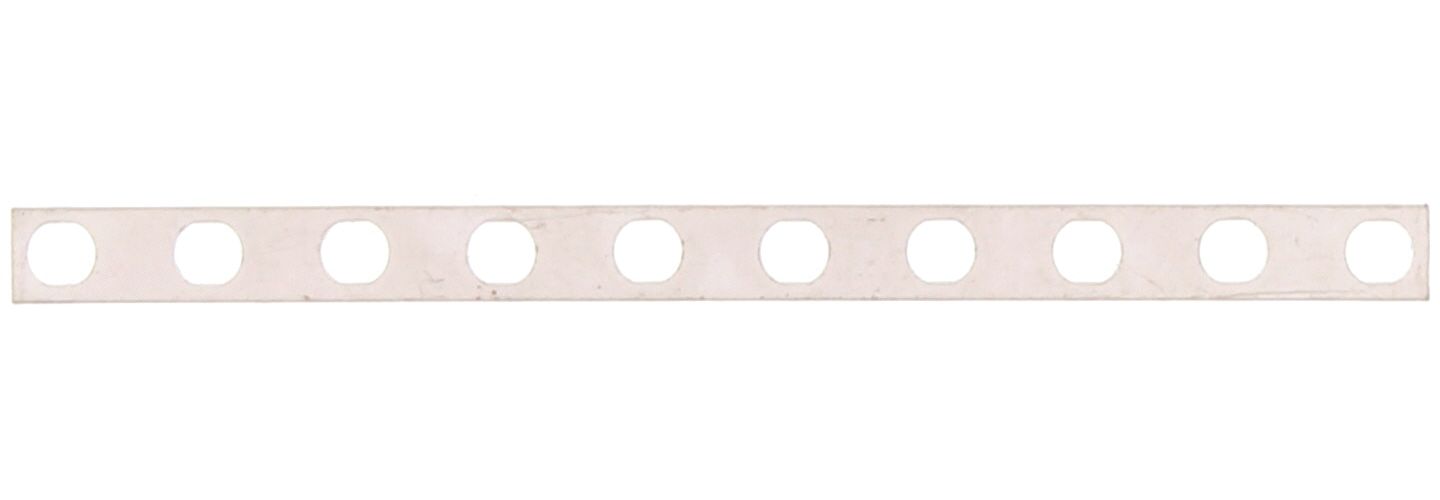

2084.0
QS 10
颜色 本色 · 极数 10 · 宽度 59.3 mm
2763.2
AQI 2/50 YE
颜色 黄色 · 额定电流 150 A · 极数 2
2764.2

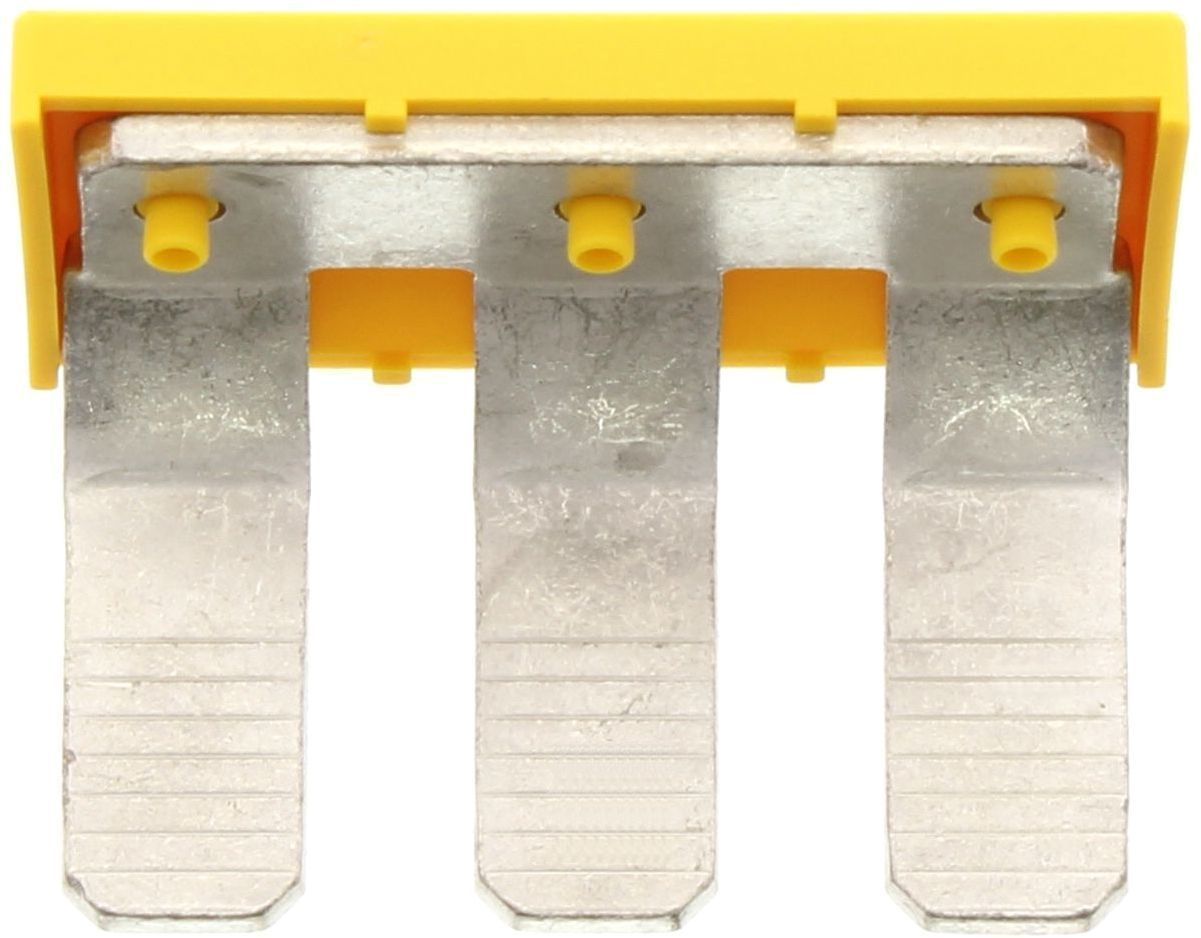

AQI 3/50 YE
颜色 黄色 · 额定电流 150 A · 极数 3
2765.2

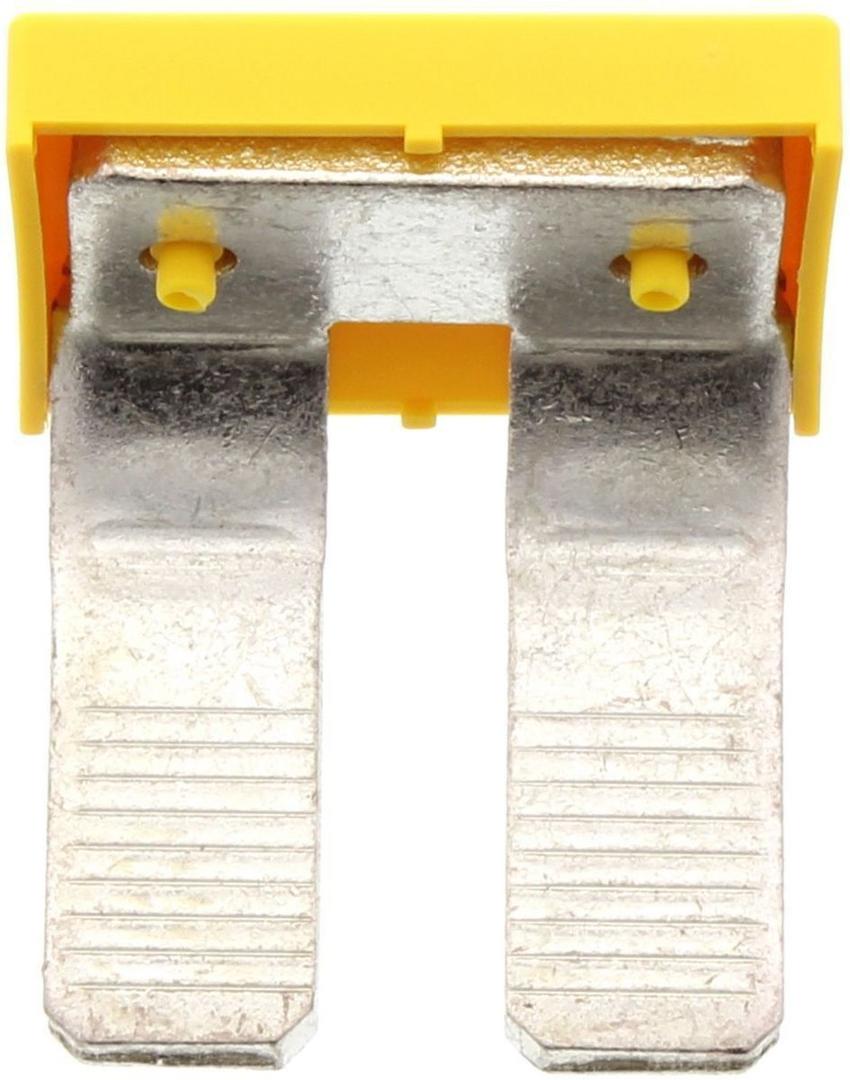

AQI 2/95 YE
颜色 黄色 · 额定电流 232 A · 极数 2

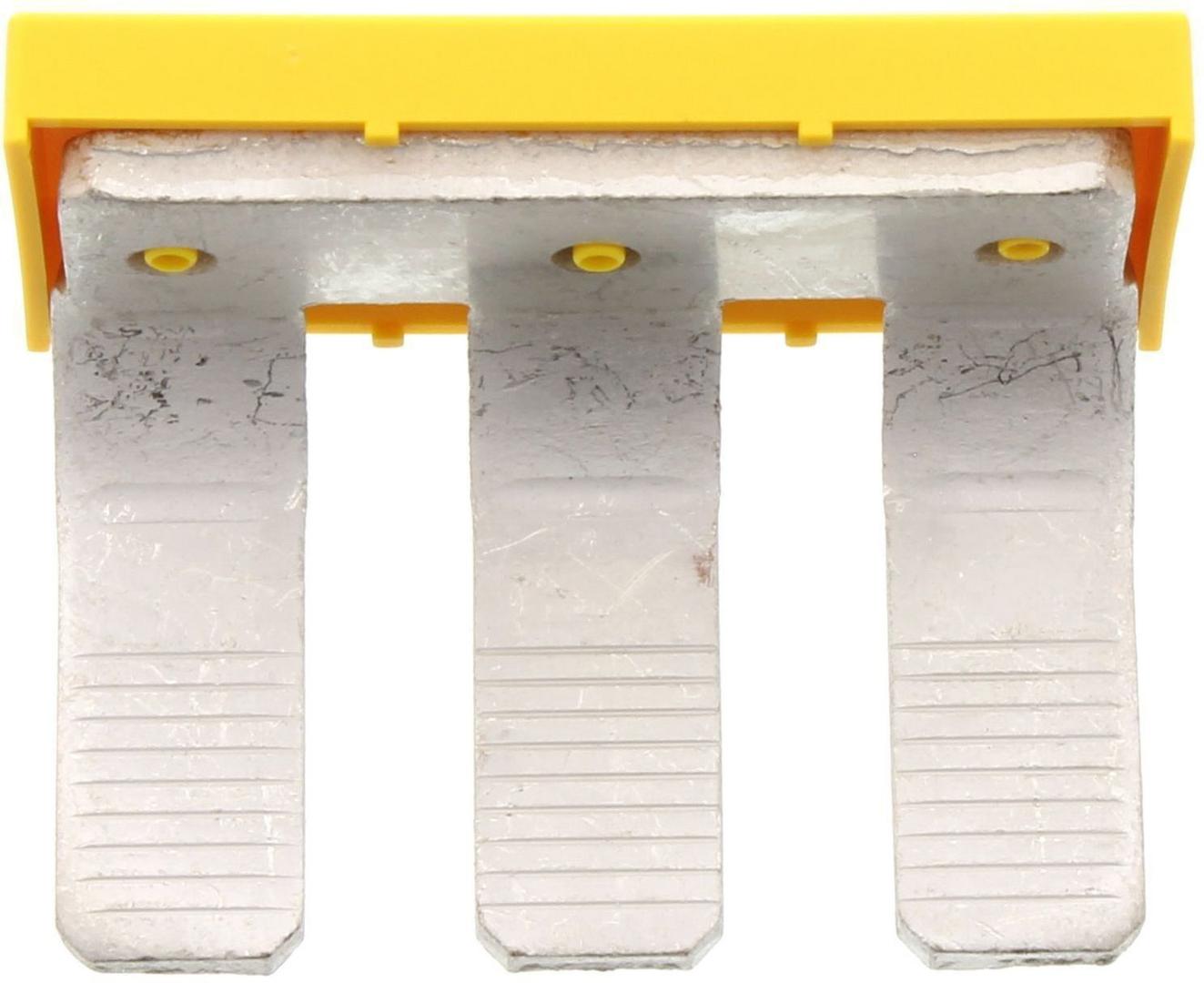

2766.2
AQI 3/95 YE
颜色 黄色 · 额定电流 232 A · 极数 3

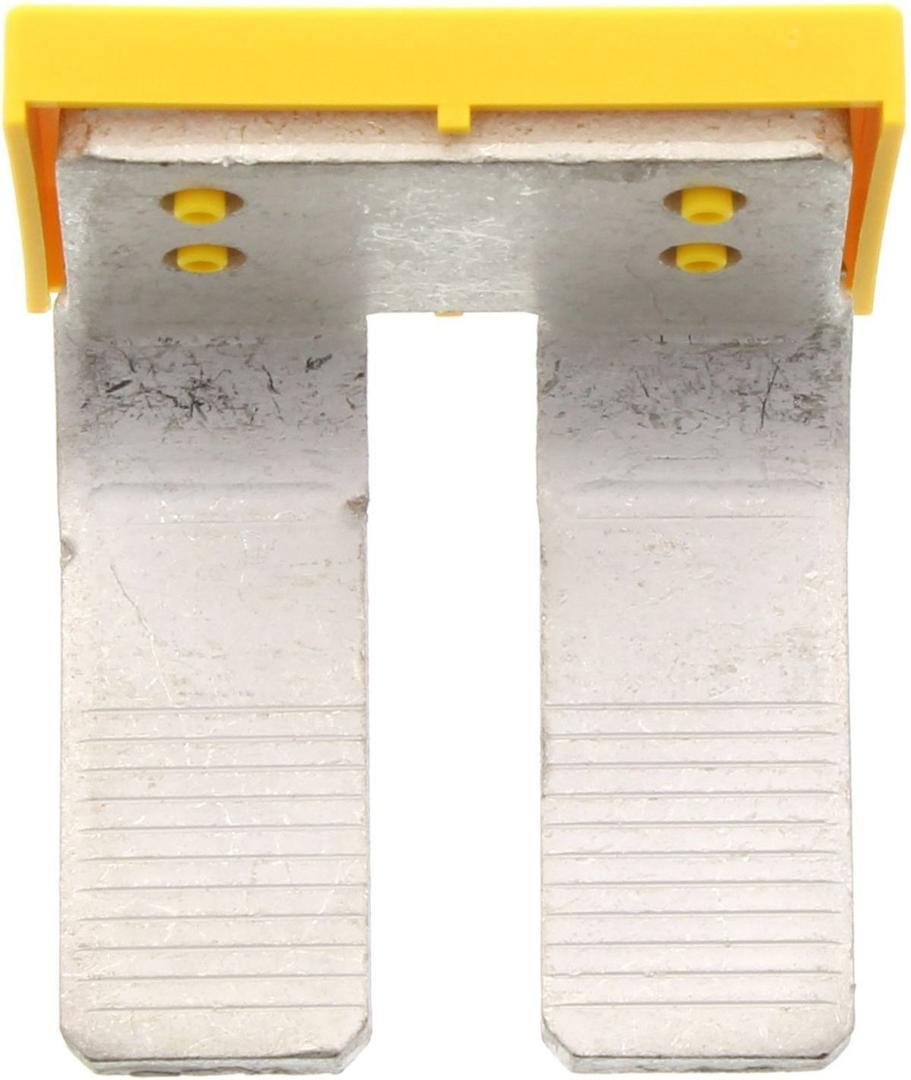

2767.2
AQI 2/150 YE
颜色 黄色 · 额定电流 309 A · 极数 2
2768.2

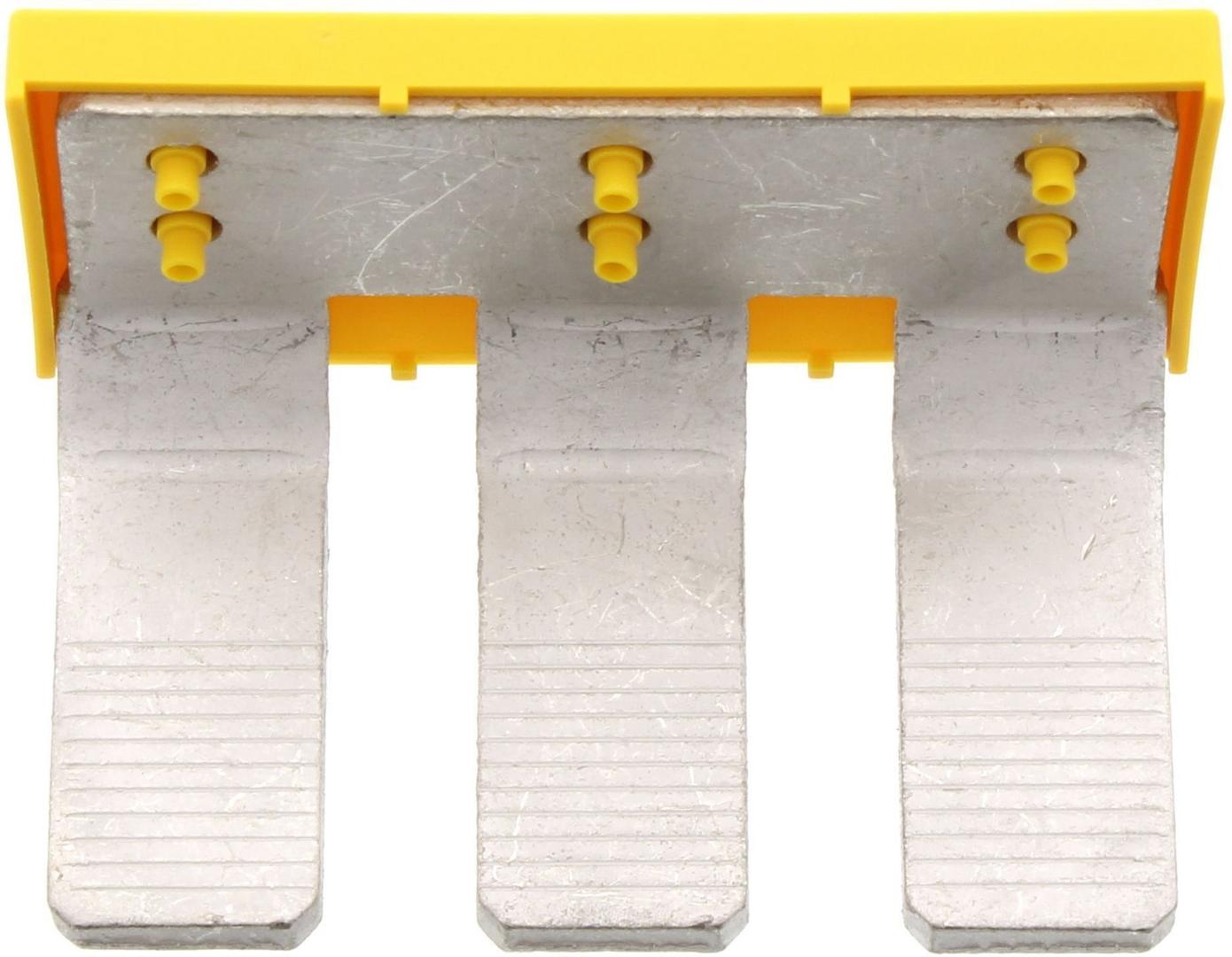

AQI 3/150 YE
颜色 黄色 · 额定电流 309 A · 极数 3

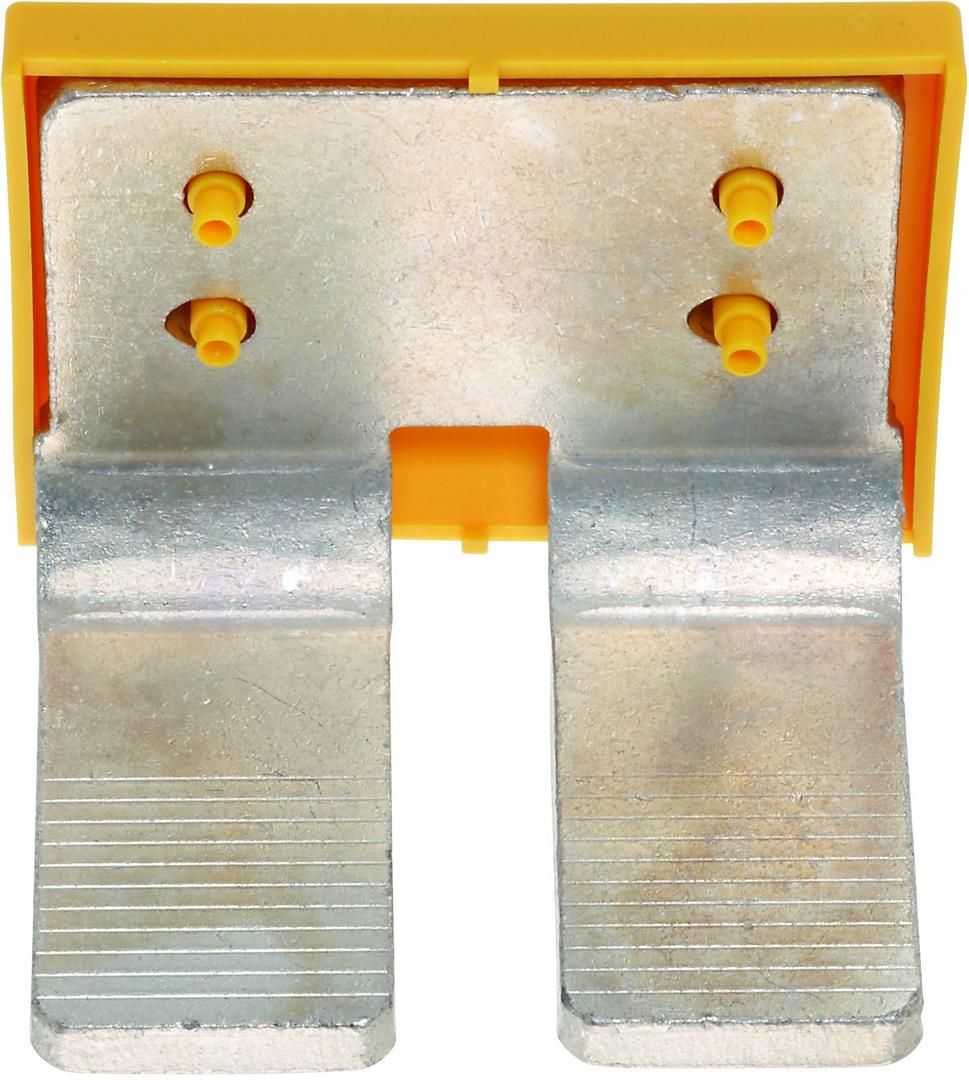

2769.2
AQI 2/240 YE
颜色 黄色 · 额定电流 380 A · 极数 2
2770.2

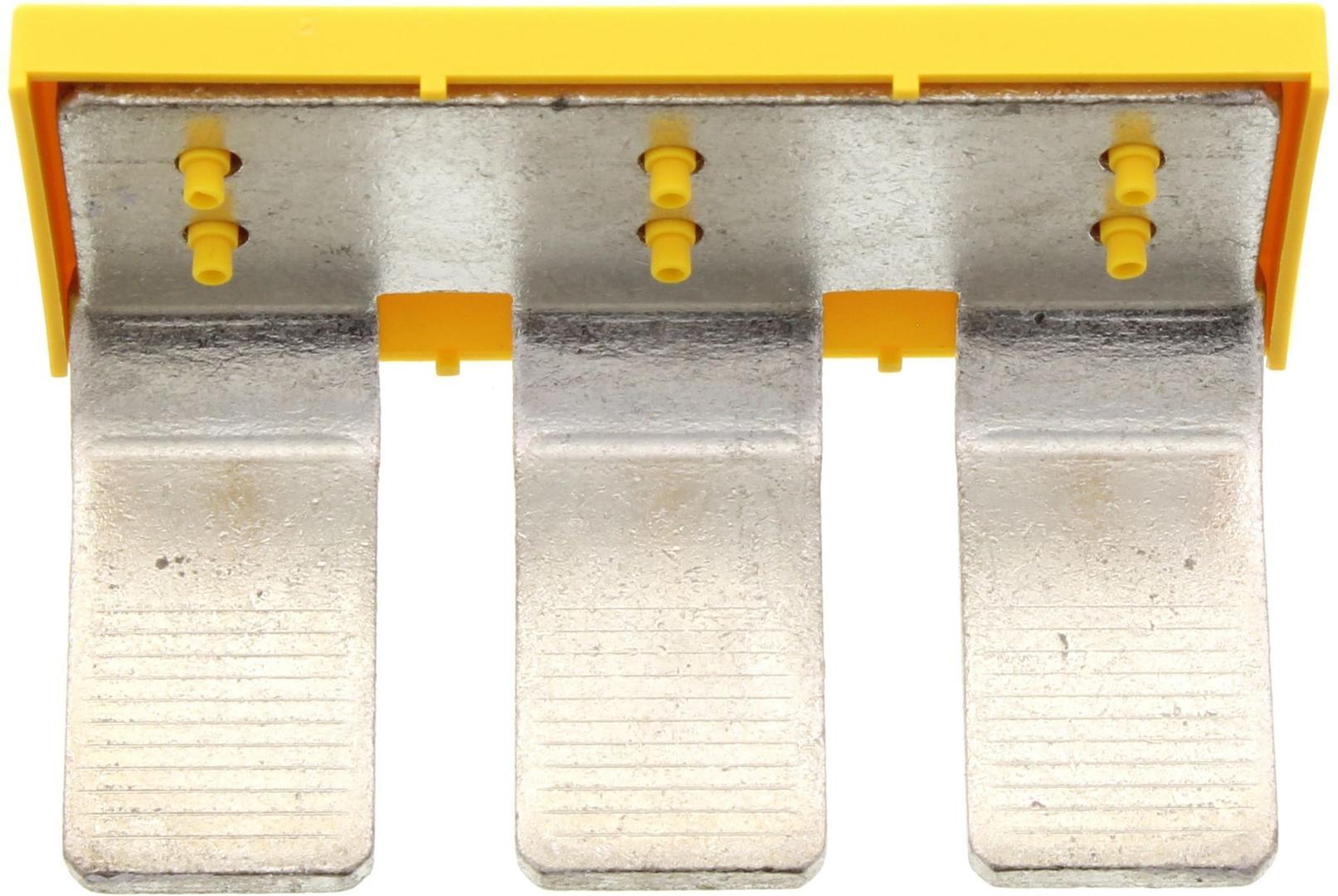

AQI 3/240 YE
颜色 黄色 · 额定电流 380 A · 极数 3
17253.0

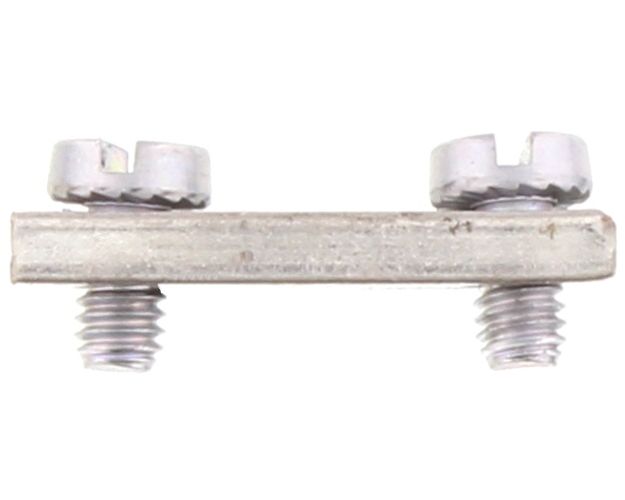

Q 2
颜色 本色 · 额定截面 35 mm² · 额定电流 125 A
17287.0

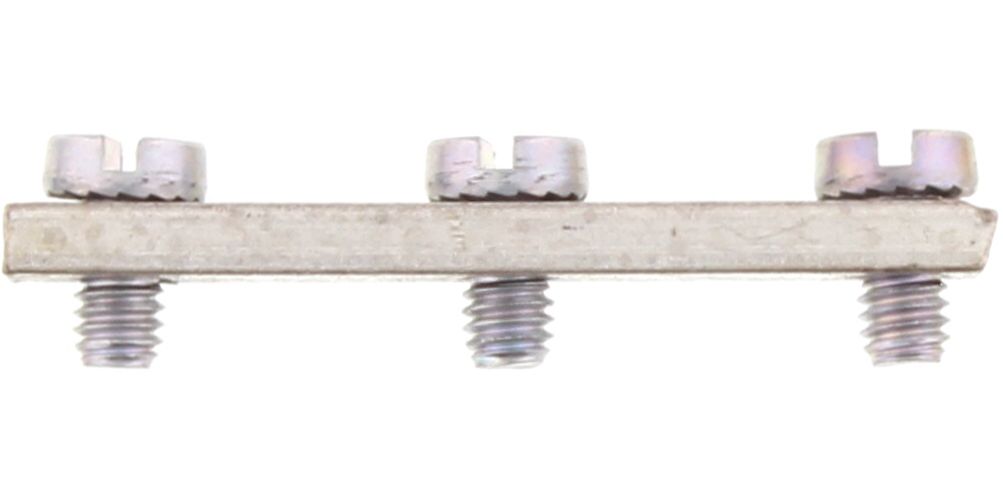

Q 3
颜色 本色 · 额定截面 35 mm² · 额定电流 125 A
17288.0

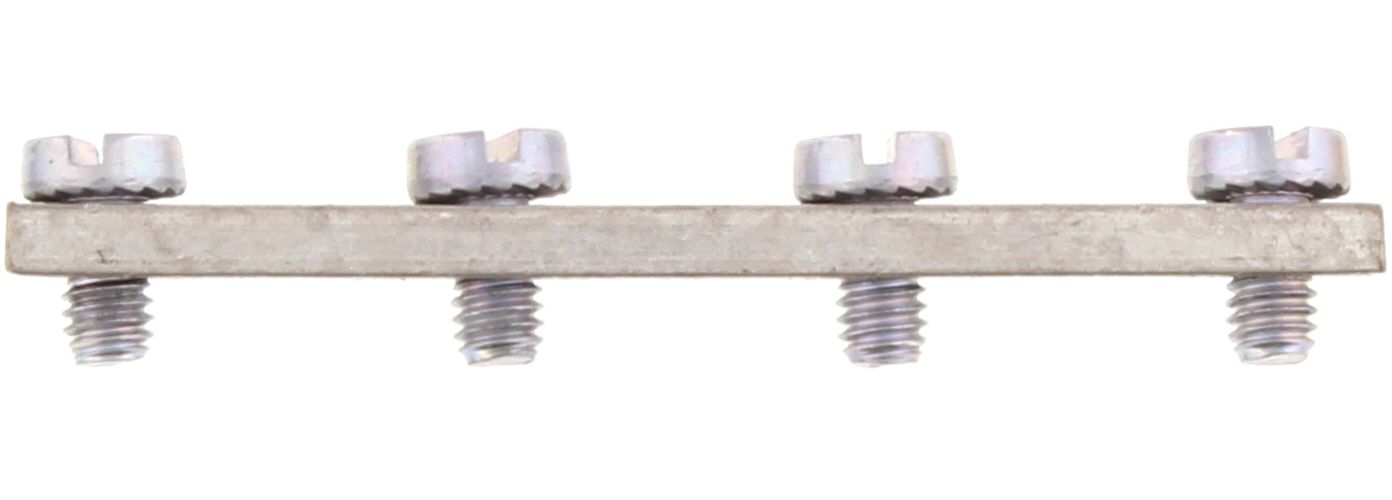

Q 4
颜色 本色 · 额定截面 35 mm² · 额定电流 125 A
17289.0

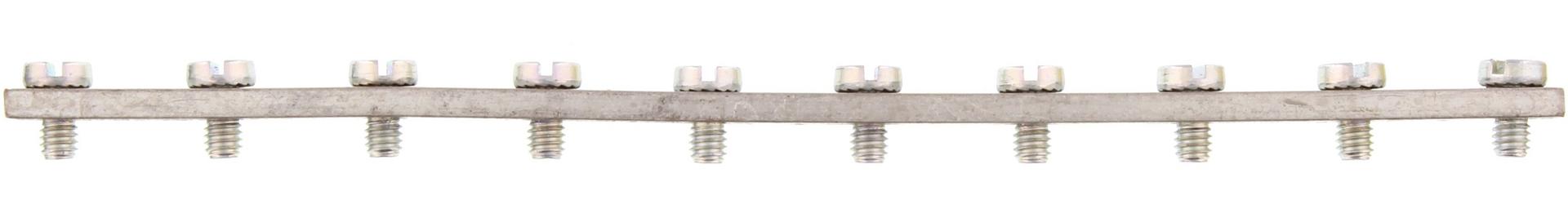

Q 10
颜色 本色 · 额定截面 35 mm² · 额定电流 125 A
17335.0

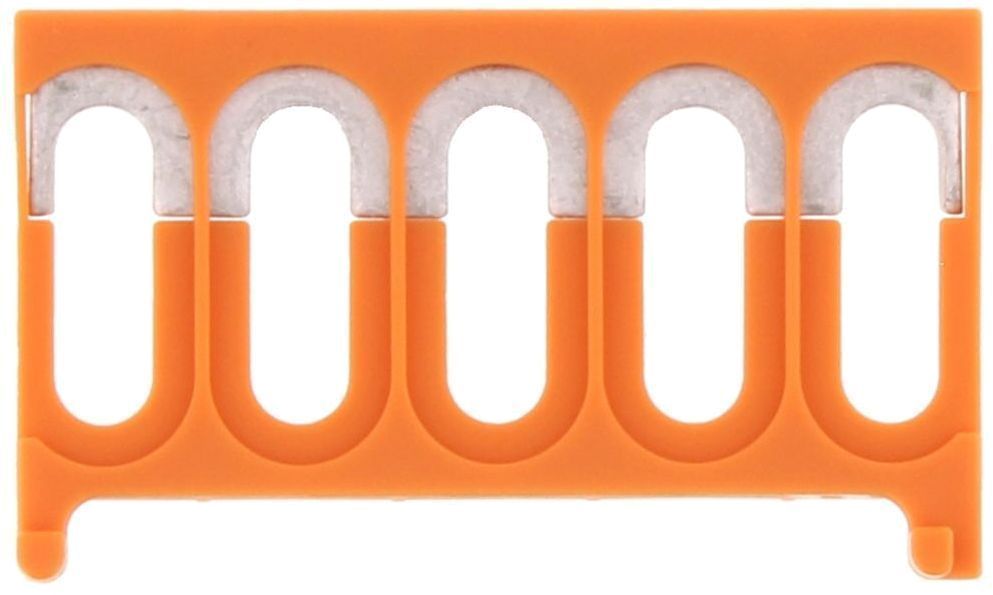

QVS 5
颜色 橙色 · 极数 5 · 宽度 39.7 mm
17336.0

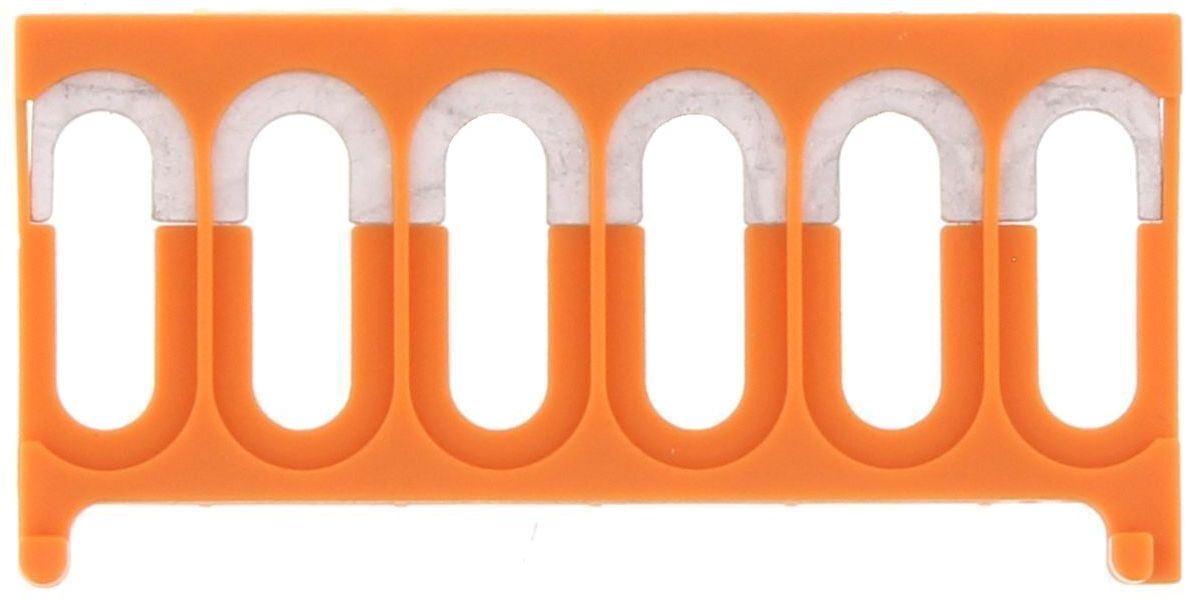

QVS 6
颜色 橙色 · 极数 6 · 宽度 47.8 mm
17337.0

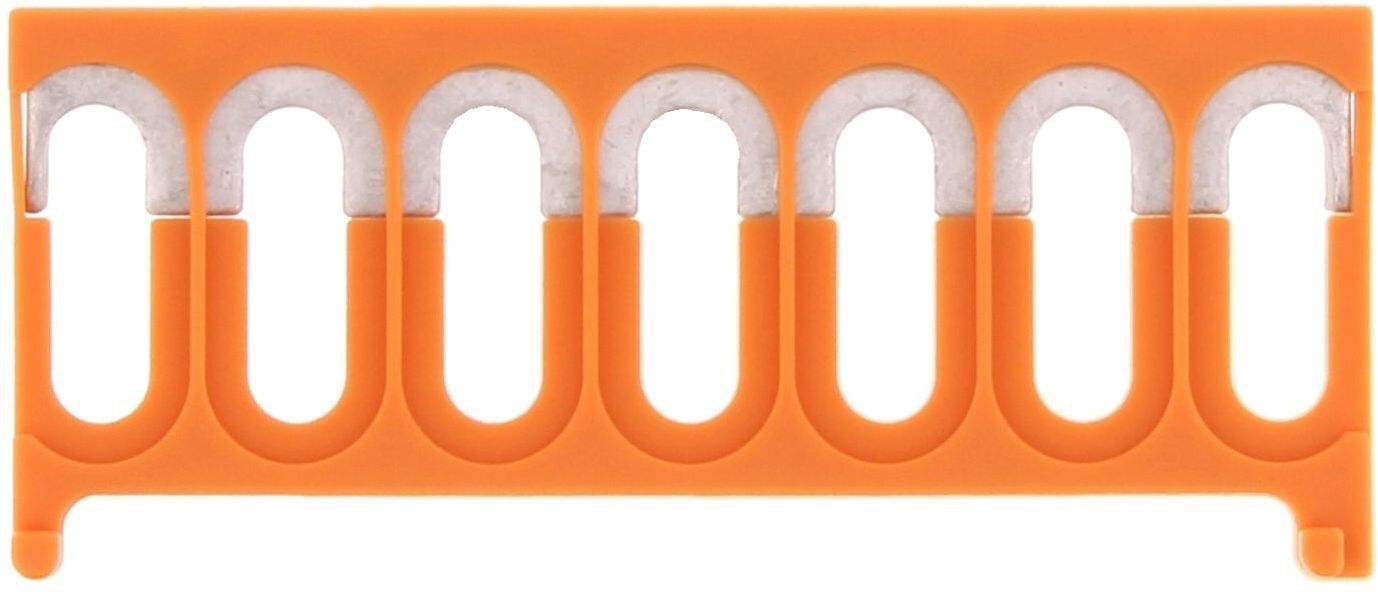

QVS 7
颜色 橙色 · 极数 7 · 宽度 55.9 mm
17551.3

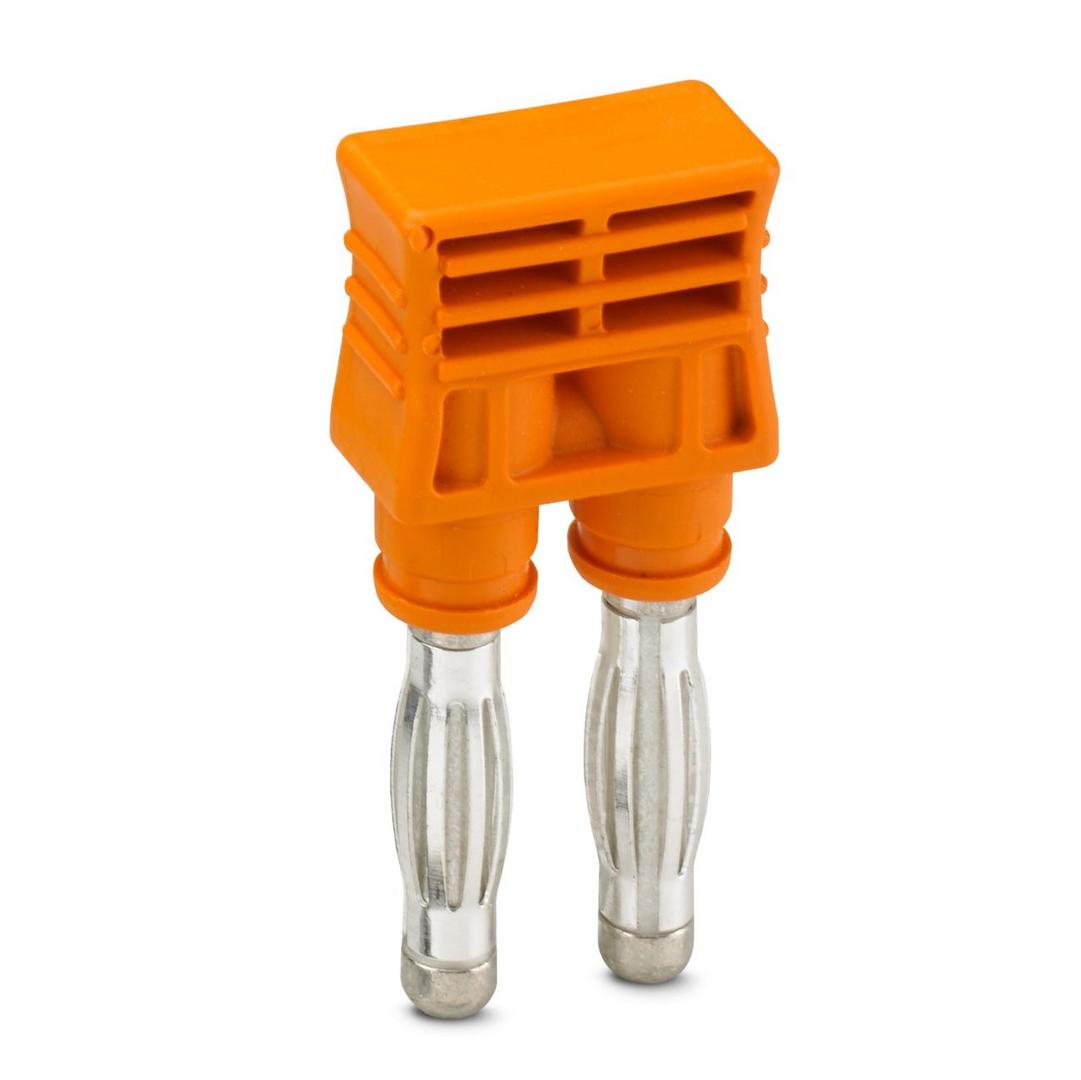

KSS 2-8 OG
颜色 橙色 · 极数 2 · 宽度 16.3 mm
参数对照表
201| 货号 | 型号 | 颜色 | 额定截面 | 额定电流 | 极数 |
|---|---|---|---|---|---|
| 2006.0 | STB 14/2,3 | 本色 | – | – | – |
| 2008.0 | QL 2 | 本色 | – | 24 A | 2 |
| 2009.0 | VH 19 | 本色 | – | – | – |
| 2010.0 | BS M 3x25 | 本色 | – | – | – |
| 2013.0 | QS 2 | 本色 | 4 mm² | – | 2 |
| 2014.0 | QS 3 | 本色 | 4 mm² | – | 3 |
| 2015.0 | QS 4 | 本色 | 4 mm² | – | 4 |
| 2016.0 | QS 10 | 本色 | 4 mm² | – | 10 |
| 2017.0 | VH 13,5 | 本色 | – | – | – |
| 2018.0 | BS M 3x20 | 本色 | – | – | – |
| 2019.0 | Q 2 | 本色 | 4 mm² | 27 A | 2 |
| 2020.0 | Q 3 | 本色 | 4 mm² | 27 A | 3 |
| 2021.0 | Q 4 | 本色 | 4 mm² | 27 A | 4 |
| 2022.0 | Q 10 | 本色 | 4 mm² | 27 A | 10 |
| 2023.0 | AQI 2/5/15 YE | 黄色 | – | 27 A | 2 |
| ★2024.0 | AQI 3/5/15 YE | 黄色 | – | 27 A | 3 |
| 2024.6 | AQI 3/5/15 GR | 灰色 | – | 27 A | 3 |
| 2028.0 | AQI 4/5/15 YE | 黄色 | – | 27 A | 4 |
| 2029.0 | AQI 10/5/15 YE | 黄色 | – | 27 A | 10 |
| 2030.0 | AQI 95/5/15 YE | 黄色 | – | 27 A | 95 |
| 2032.0 | AQI 2/5/11 YE | 黄色 | – | 27 A | 2 |
| 2033.0 | AQI 3/5/11 YE | 黄色 | – | 27 A | 3 |
| 2044.0 | AQI 4/5/11 YE | 黄色 | – | 27 A | 4 |
| 2045.0 | AQI 10/5/11 YE | 黄色 | – | 27 A | 10 |
| 2050.0 | STB 14/4 | 本色 | – | – | – |
| 2053.0 | QL 2 | 本色 | – | 32 A | 2 |
| 2055.0 | QS 2 | 本色 | 10 mm² | – | 2 |
| 2056.0 | QS 3 | 本色 | 10 mm² | – | 3 |
| 2057.0 | QS 4 | 本色 | 10 mm² | – | 4 |
| 2058.0 | QS 10 | 本色 | 10 mm² | – | 10 |
| 2059.0 | VH 12 | 本色 | – | – | – |
| 2060.0 | Q 2 | 本色 | 10 mm² | 47 A | 2 |
| 2061.0 | Q 3 | 本色 | 10 mm² | 47 A | 3 |
| 2062.0 | Q 4 | 本色 | 10 mm² | 47 A | 4 |
| 2063.0 | Q 10 | 本色 | 10 mm² | 47 A | 10 |
| 2064.0 | AQI 2/6/17 YE | 黄色 | – | 27 A | 2 |
| 2065.0 | AQI 3/6/17 YE | 黄色 | – | 27 A | 3 |
| 2066.0 | AQI 4/6/17 YE | 黄色 | – | 27 A | 4 |
| 2067.0 | AQI 2/8/11 YE | 黄色 | – | 27 A | 2 |
| 2068.0 | AQI 3/8/11 YE | 黄色 | – | 27 A | 3 |
| 2069.0 | AQI 4/8/11 YE | 黄色 | – | 27 A | 4 |
| 2075.0 | STB 8,5/2,3 | 本色 | – | – | – |
| 2076.0 | QL 2 | 本色 | – | 24 A | 2 |
| 2077.0 | VH 16 | 本色 | – | – | – |
| 2078.0 | BS M 2,5x20 | 本色 | – | – | – |
| 2081.0 | QS 2 | 本色 | – | – | 2 |
| 2082.0 | QS 3 | 本色 | – | – | 3 |
| 2083.0 | QS 4 | 本色 | – | – | 4 |
| 2084.0 | QS 10 | 本色 | – | – | 10 |
| 2085.0 | VH 8,5 | 本色 | – | – | – |
| 2086.0 | BS M 2,5x14 | 本色 | – | – | – |
| 2087.0 | Q 2 | 本色 | 4 mm² | 20 A | 2 |
| 2088.0 | Q 3 | 本色 | 4 mm² | 20 A | 3 |
| 2089.0 | Q 4 | 本色 | 4 mm² | 20 A | 4 |
| 2090.0 | Q 10 | 本色 | 4 mm² | 20 A | 10 |
| 2106.0 | QL 2 | 本色 | – | 41 A | 2 |
| 2107.0 | AQI 95/5/11 YE | 黄色 | – | 27 A | 95 |
| 2108.0 | QS 2 | 本色 | 16 mm² | – | 2 |
| 2109.0 | QS 3 | 本色 | 16 mm² | – | 3 |
| 2110.0 | QS 4 | 本色 | 16 mm² | – | 4 |
| 2111.0 | QS 10 | 本色 | 16 mm² | – | 10 |
| 2112.0 | Q 2 | 本色 | 16 mm² | 47 A | 2 |
| 2113.0 | Q 3 | 本色 | 16 mm² | 47 A | 3 |
| 2114.0 | Q 4 | 本色 | 16 mm² | 47 A | 4 |
| 2115.0 | Q 10 | 本色 | 16 mm² | 47 A | 10 |
| 2118.0 | QS 2 | 本色 | 35 mm² | – | 2 |
| 2119.0 | QS 3 | 本色 | 35 mm² | – | 3 |
| 2120.0 | QS 4 | 本色 | 35 mm² | – | 4 |
| 2121.0 | QS 10 | 本色 | 35 mm² | – | 10 |
| 2122.0 | VH 17 | 本色 | – | – | – |
| 2123.0 | BS M 4x30 | 本色 | – | – | – |
| 2124.0 | SS M 4 | 本色 | – | – | – |
| 2125.0 | AQI 2/6/11 YE | 黄色 | – | 27 A | 2 |
| 2126.0 | AQI 3/6/11 YE | 黄色 | – | 27 A | 3 |
| 2127.0 | STB 16/4 | 本色 | – | – | – |
| 2140.0 | AQI 4/6/11 YE | 黄色 | – | 27 A | 4 |
| 2141.0 | AQI 10/6/11 YE | 黄色 | – | 27 A | 10 |
| 2143.0 | AQI 10/6/17 YE | 黄色 | – | 27 A | 10 |
| 2150.0 | Q 0,5 m/82 Pole | 本色 | 4 mm² | 20 A | 82 |
| 2151.0 | Q 0,5 m/98 Pole | 本色 | 2.5 mm² | 20 A | 98 |
| 2152.0 | Q 0,5 m/98 Pole | 本色 | 2.5 mm² | 20 A | 98 |
| 2153.0 | Q 0,5 m/82 Pole | 本色 | 4 mm² | 27 A | 82 |
| 2154.0 | Q 0,5 m/82 Pole | 本色 | 2.5 mm² | 20 A | 82 |
| 2164.0 | Q 2 | 本色 | 35 mm² | 65 A | 2 |
| 2165.0 | Q 3 | 本色 | 35 mm² | 65 A | 3 |
| 2166.0 | Q 4 | 本色 | 35 mm² | 65 A | 4 |
| 2167.0 | Q 10 | 本色 | 35 mm² | 65 A | 10 |
| 2168.0 | Q2 RK 35 (2 x QS) | 本色 | 35 mm² | – | 2 |
| 2197.0 | QVS 2 | 橙色 | – | – | 2 |
| 2198.0 | QVS 3 | 橙色 | – | – | 3 |
| 2199.0 | QVS 4 | 橙色 | – | – | 4 |
| 2238.0 | VH 19 | 本色 | – | – | – |
| 2240.0 | BS 25 ohne Kappe | 本色 | – | – | – |
| 2241.0 | BS 25 YE | 黄色 | – | – | – |
| 2242.0 | BS 25 GN | 绿色 | – | – | – |
| 2243.0 | BS 25 VT | Violet | – | – | – |
| 2244.0 | STB 35 YE | 黄色 | – | – | – |
| 2245.0 | STB 35 GN | 绿色 | – | – | – |
| 2249.0 | STB 35 VT | Violet | – | – | – |
| 2257.0 | Q 2 | 本色 | 16 mm² | 47 A | 2 |
| 2258.0 | Q 3 | 本色 | 16 mm² | 47 A | 3 |
| 2262.0 | BS M 4x8 | 本色 | – | – | – |
| 2265.0 | Q 4 | 本色 | 16 mm² | 47 A | 4 |
| 2266.0 | Q 10 | 本色 | 16 mm² | 47 A | 10 |
| 2283.0 | VH 8 | 本色 | – | – | – |
| 2284.0 | BS M 3x15 m. SS | 本色 | – | – | – |
| 2306.0 | QL 2 | 本色 | – | 57 A | 2 |
| 2326.0 | BS M 2,5x10 | 本色 | – | – | – |
| 2327.0 | VH 5 | 本色 | – | – | – |
| 2365.0 | BS M 3x6 | 本色 | – | – | – |
| 2366.0 | QS 2 | 本色 | – | – | 2 |
| 2367.0 | QS 3 | 本色 | – | – | 3 |
| 2368.0 | QS 4 | 本色 | – | – | 4 |
| 2369.0 | QS 10 | 本色 | – | – | 10 |
| 2373.0 | STB 6 | 本色 | – | – | – |
| 2374.0 | STB 7 | 本色 | – | – | – |
| 2385.0 | BS AD/M 2,9x6,5 | 本色 | – | – | – |
| 2386.0 | QS 0,5m | 本色 | 2.5 mm² | – | 82 |
| 2387.0 | QS 0,5m | 本色 | 4 mm² | – | 82 |
| 2417.0 | QS 2 | 本色 | 2.5 mm² | – | 2 |
| 2418.0 | QS 3 | 本色 | 2.5 mm² | – | 3 |
| 2419.0 | QS 4 | 本色 | 2.5 mm² | – | 4 |
| 2420.0 | QS 10 | 本色 | 2.5 mm² | – | 10 |
| 2422.0 | Q 2 | 本色 | 2.5 mm² | 20 A | 2 |
| 2423.0 | Q 3 | 本色 | 2.5 mm² | 20 A | 3 |
| 2424.0 | Q 4 | 本色 | 2.5 mm² | 20 A | 4 |
| 2425.0 | Q 10 | 本色 | 2.5 mm² | 20 A | 10 |
| 2480.0 | AQI 75/6/17 YE | 黄色 | – | 27 A | 75 |
| 2481.0 | AQI 75/6/11 YE | 黄色 | – | 27 A | 75 |
| 2512.0 | STB 30,5 BK | 黑色 | – | – | – |
| 2513.0 | STB 30,5 GR | 灰色 | – | – | – |
| 2514.0 | STB 30,5 BU | 蓝色 | – | – | – |
| 2515.0 | STB 30,5 RD | 红色 | – | – | – |
| 2516.0 | STB 30,5 GN | 绿色 | – | – | – |
| 2517.0 | STB 30,5 YE | 黄色 | – | – | – |
| 2518.0 | STB 30,5 VT | Violet | – | – | – |
| 2519.0 | QS 0,5 m | 本色 | 2.5 mm² | 20 A | 98 |
| 2567.0 | Q 2 | 本色 | 2.5 mm² | 20 A | 2 |
| 2568.0 | Q 3 | 本色 | 2.5 mm² | 20 A | 3 |
| 2569.0 | Q 4 | 本色 | 2.5 mm² | 20 A | 4 |
| 2570.0 | Q 10 | 本色 | 2.5 mm² | 20 A | 10 |
| 2587.0 | QS 20 | 本色 | 2.5 mm² | – | 20 |
| 2588.0 | QS 20 | 本色 | 2.5 mm² | – | 20 |
| 2700.0 | Q 20 | 本色 | 2.5 mm² | 20 A | 20 |
| 2740.2 | QI 2 YE | 黄色 | – | 32 A | 2 |
| 2741.2 | QI 3 YE | 黄色 | – | 32 A | 3 |
| 2742.2 | QI 4 YE | 黄色 | – | 32 A | 4 |
| 2743.2 | QI 10 YE | 黄色 | – | 32 A | 10 |
| 2746.2 | QI 40 YE | 黄色 | – | 32 A | 40 |
| 2750.2 | QI 2 YE | 黄色 | – | 57 A | 2 |
| 2751.2 | QI 3 YE | 黄色 | – | 57 A | 3 |
| 2752.2 | QI 4 YE | 黄色 | – | 57 A | 4 |
| 2753.2 | QI 10 YE | 黄色 | – | 57 A | 10 |
| ★2763.2 | AQI 2/50 YE | 黄色 | – | 150 A | 2 |
| 2763.4 | AQI 2/50 BK | 黑色 | – | 150 A | 2 |
| ★2764.2 | AQI 3/50 YE | 黄色 | – | 150 A | 3 |
| 2764.4 | AQI 3/50 BK | 黑色 | – | 150 A | 3 |
| ★2765.2 | AQI 2/95 YE | 黄色 | – | 232 A | 2 |
| 2765.4 | AQI 2/95 BK | 黑色 | – | 232 A | 2 |
| ★2766.2 | AQI 3/95 YE | 黄色 | – | 232 A | 3 |
| 2766.4 | AQI 3/95 BK | 黑色 | – | 232 A | 3 |
| ★2767.2 | AQI 2/150 YE | 黄色 | – | 309 A | 2 |
| 2767.4 | AQI 2/150 BK | 黑色 | – | 309 A | 2 |
| ★2768.2 | AQI 3/150 YE | 黄色 | – | 309 A | 3 |
| 2768.4 | AQI 3/150 BK | 黑色 | – | 309 A | 3 |
| ★2769.2 | AQI 2/240 YE | 黄色 | – | 380 A | 2 |
| 2769.4 | AQI 2/240 BK | 黑色 | – | 380 A | 2 |
| ★2770.2 | AQI 3/240 YE | 黄色 | – | 380 A | 3 |
| 2770.4 | AQI 3/240 BK | 黑色 | – | 380 A | 3 |
| 2783.0 | QSB 2 | 本色 | – | – | 2 |
| 2784.0 | QSB 3 | 本色 | – | – | 3 |
| 2785.0 | QSB 4 | 本色 | – | – | 4 |
| 2832.0 | Q 2 | 本色 | 2.5 mm² | 20 A | 2 |
| 2833.0 | Q 3 | 本色 | 2.5 mm² | 20 A | 3 |
| 2834.0 | Q 4 | 本色 | 2.5 mm² | 20 A | 4 |
| 2835.0 | Q 10 | 本色 | 2.5 mm² | 20 A | 10 |
| 2836.0 | Q 20 | 本色 | 2.5 mm² | 20 A | 20 |
| 2886.0 | KSS 2-8 | 黑色 | – | – | 2 |
| 3440.8 | AQI 2/8/18 YE | 黄色 | – | 57 A | 2 |
| 3441.8 | AQI 3/8/18 YE | 黄色 | – | 57 A | 3 |
| 3442.8 | AQI 4/8/18 YE | 黄色 | – | 57 A | 4 |
| 3443.8 | AQI 10/8/18 YE | 黄色 | – | 57 A | 10 |
| 3444.8 | AQI 60/8/18 YE | 黄色 | – | 57 A | 60 |
| 3445.8 | AQI 60/8/11 YE | 黄色 | – | 57 A | 60 |
| 3488.2 | MT-FIX BG | 米色 | – | – | – |
| 3991.8 | AQI 2/10/18 YE | 黄色 | – | 57 A | 2 |
| 3992.8 | AQI 3/10/18 YE | 黄色 | – | 57 A | 3 |
| 3993.8 | AQI 4/10/18 YE | 黄色 | – | 57 A | 4 |
| 3994.8 | AQI 10/10/18 YE | 黄色 | – | 57 A | 10 |
| 3995.8 | AQI 50/10/18 YE | 黄色 | – | 57 A | 50 |
| 4556.0 | BS M 3x5 | 本色 | – | – | – |
| 4557.0 | BS M 4x5 | 本色 | – | – | – |
| 4558.0 | BS M 6x8 | 本色 | – | – | – |
| 17253.0 | Q 2 | 本色 | 35 mm² | 125 A | 2 |
| 17287.0 | Q 3 | 本色 | 35 mm² | 125 A | 3 |
| 17288.0 | Q 4 | 本色 | 35 mm² | 125 A | 4 |
| 17289.0 | Q 10 | 本色 | 35 mm² | 125 A | 10 |
| 17335.0 | QVS 5 | 橙色 | – | – | 5 |
| 17336.0 | QVS 6 | 橙色 | – | – | 6 |
| 17337.0 | QVS 7 | 橙色 | – | – | 7 |
| 17551.3 | KSS 2-8 OG | 橙色 | – | – | 2 |
