变压器端子

Transformatorenklemmen

型号

122 / 122

以下为各系列的重点型号，★ 标注的参数表里也可按重点筛选。

1136.8 TK 4/1 YE/GN 颜色黄绿色 · 连接方式螺钉连接 · 额定截面 4 mm²

1138.2 TK 10 BG 颜色米色 · 连接方式螺钉连接 · 额定截面 4 mm²

1138.3 TK 10 OG 颜色橙色 · 连接方式螺钉连接 · 额定截面 4 mm²

1139.3 TK 4/SI 5x20 OG 颜色橙色 · 连接方式螺钉连接 · 额定截面 4 mm²

1140.2 TK 4/SI 5x25 BG 颜色米色 · 连接方式螺钉连接 · 额定截面 4 mm²

1141.3 TK 4/1 OG 颜色橙色 · 连接方式螺钉连接 · 额定截面 4 mm²

1144.3 TK 4/4 OG 颜色橙色 · 连接方式螺钉连接 · 额定截面 4 mm²

1151.3 TK 4/1/F OG 颜色橙色 · 连接方式螺钉连接 + 扁平插接 · 额定截面 4 mm²

1222.3 TKS 4/1 OG 颜色橙色 · 连接方式螺钉连接 · 额定截面 4 mm²

1223.3 TKS 4/2 OG 颜色橙色 · 连接方式螺钉连接 · 额定截面 4 mm²

1224.3 TKS 4/3 OG 颜色橙色 · 连接方式螺钉连接 · 额定截面 4 mm²

1225.3 TKS 4/1/F OG 颜色橙色 · 连接方式螺钉连接 + 扁平插接 · 额定截面 4 mm²

1226.3 TKS 4/2/F OG 颜色橙色 · 连接方式螺钉连接 + 扁平插接 · 额定截面 4 mm²

1227.3 TKS 4/3/F OG 颜色橙色 · 连接方式螺钉连接 + 扁平插接 · 额定截面 4 mm²

17030.3 TKS 4/SI 5x20 OG 颜色橙色 · 连接方式螺钉连接 · 额定截面 4 mm²

17031.3 TKS 4/SI 6,3x32 OG 颜色橙色 · 连接方式螺钉连接 · 额定截面 4 mm²

17032.3 TKS 10/1 OG 颜色橙色 · 连接方式螺钉连接 · 额定截面 10 mm²

17033.3 TKS 10/2 OG 颜色橙色 · 连接方式螺钉连接 · 额定截面 10 mm²

17046.3 TKS 10/3 OG 颜色橙色 · 连接方式螺钉连接 · 额定截面 10 mm²

17047.3 TKS 4/SI 5x25 OG 颜色橙色 · 连接方式螺钉连接 · 额定截面 4 mm²

17193.3 TKS 16/2 OG 颜色橙色 · 连接方式螺钉连接 · 额定截面 16 mm²

参数对照表

122

货号	型号	颜色	连接方式	额定截面	额定电流
1136.8	TK 4/1 YE/GN	黄绿色	螺钉连接	4 mm²	32 A
1138.2	TK 10 BG	米色	螺钉连接	4 mm²	32 A
★1138.3	TK 10 OG	橙色	螺钉连接	4 mm²	32 A
1138.4	TK 10 BK	黑色	螺钉连接	4 mm²	32 A
1139.2	TK 4/SI 5x20 BG	米色	螺钉连接	4 mm²	32 A
★1139.3	TK 4/SI 5x20 OG	橙色	螺钉连接	4 mm²	32 A
1139.6	TK 4/SI 5x20 GR	灰色	螺钉连接	4 mm²	32 A
1139.9	TK 4-SI 5x20 RD	红色	螺钉连接	4 mm²	32 A
★1140.2	TK 4/SI 5x25 BG	米色	螺钉连接	4 mm²	32 A
1140.3	TK 4/SI 5x25 OG	橙色	螺钉连接	4 mm²	32 A
1141.1	TK 4/1 GN	绿色	螺钉连接	4 mm²	32 A
1141.2	TK 4/1 BG	米色	螺钉连接	4 mm²	32 A
★1141.3	TK 4/1 OG	橙色	螺钉连接	4 mm²	32 A
1141.9	TK 4/1 RD	红色	螺钉连接	4 mm²	32 A
1142.1	TK 4/2 GN	绿色	螺钉连接	4 mm²	32 A
1142.2	TK 4/2 BG	米色	螺钉连接	4 mm²	32 A
★1142.3	TK 4/2 OG	橙色	螺钉连接	4 mm²	32 A
1142.9	TK 4/2 RD	红色	螺钉连接	4 mm²	32 A
1143.1	TK 4/3 GN	绿色	螺钉连接	4 mm²	32 A
1143.2	TK 4/3 BG	米色	螺钉连接	4 mm²	32 A
★1143.3	TK 4/3 OG	橙色	螺钉连接	4 mm²	32 A
1144.2	TK 4/4 BG	米色	螺钉连接	4 mm²	32 A
★1144.3	TK 4/4 OG	橙色	螺钉连接	4 mm²	32 A
1145.2	TK 4/5 BG	米色	螺钉连接	4 mm²	32 A
★1145.3	TK 4/5 OG	橙色	螺钉连接	4 mm²	32 A
1146.2	TK 4/6 BG	米色	螺钉连接	4 mm²	32 A
★1146.3	TK 4/6 OG	橙色	螺钉连接	4 mm²	32 A
1147.2	TK 4/7 BG	米色	螺钉连接	4 mm²	32 A
★1147.3	TK 4/7 OG	橙色	螺钉连接	4 mm²	32 A
1148.2	TK 4/8 BG	米色	螺钉连接	4 mm²	32 A
★1148.3	TK 4/8 OG	橙色	螺钉连接	4 mm²	32 A
1149.2	TK 4/9 BG	米色	螺钉连接	4 mm²	32 A
★1149.3	TK 4/9 OG	橙色	螺钉连接	4 mm²	32 A
1150.2	TK 4/10 BG	米色	螺钉连接	4 mm²	32 A
★1150.3	TK 4/10 OG	橙色	螺钉连接	4 mm²	32 A
1151.2	TK 4/1/F BG	米色	螺钉连接 + 扁平插接	4 mm²	32 A
★1151.3	TK 4/1/F OG	橙色	螺钉连接 + 扁平插接	4 mm²	32 A
1151.9	TK 4/1/F RD	红色	螺钉连接 + 扁平插接	4 mm²	32 A
1152.2	TK 4/2/F BG	米色	螺钉连接 + 扁平插接	4 mm²	32 A
★1152.3	TK 4/2/F OG	橙色	螺钉连接 + 扁平插接	4 mm²	32 A
1152.9	TK 4/2/F RD	红色	螺钉连接 + 扁平插接	4 mm²	32 A
1153.2	TK 4/3/F BG	米色	螺钉连接 + 扁平插接	4 mm²	32 A
★1153.3	TK 4/3/F OG	橙色	螺钉连接 + 扁平插接	4 mm²	32 A
1154.2	TK 4/4/F BG	米色	螺钉连接 + 扁平插接	4 mm²	32 A
★1154.3	TK 4/4/F OG	橙色	螺钉连接 + 扁平插接	4 mm²	32 A
1155.2	TK 4/5/F BG	米色	螺钉连接 + 扁平插接	4 mm²	32 A
★1155.3	TK 4/5/F OG	橙色	螺钉连接 + 扁平插接	4 mm²	32 A
1156.2	TK 4/6/F BG	米色	螺钉连接 + 扁平插接	4 mm²	32 A
★1156.3	TK 4/6/F OG	橙色	螺钉连接 + 扁平插接	4 mm²	32 A
1157.2	TK 4/7/F BG	米色	螺钉连接 + 扁平插接	4 mm²	32 A
★1157.3	TK 4/7/F OG	橙色	螺钉连接 + 扁平插接	4 mm²	32 A
1158.2	TK 4/8/F BG	米色	螺钉连接 + 扁平插接	4 mm²	32 A
★1158.3	TK 4/8/F OG	橙色	螺钉连接 + 扁平插接	4 mm²	32 A
1159.2	TK 4/9/F BG	米色	螺钉连接 + 扁平插接	4 mm²	32 A
★1159.3	TK 4/9/F OG	橙色	螺钉连接 + 扁平插接	4 mm²	32 A
1160.2	TK 4/10/F BG	米色	螺钉连接 + 扁平插接	4 mm²	32 A
★1160.3	TK 4/10/F OG	橙色	螺钉连接 + 扁平插接	4 mm²	32 A
1161.2	TK 10/ZP BG	米色	螺钉连接	4 mm²	32 A
★1161.3	TK 10/ZP OG	橙色	螺钉连接	4 mm²	32 A
1222.1	TKS 4/1 GN	绿色	螺钉连接	4 mm²	32 A
1222.2	TKS 4/1 BG	米色	螺钉连接	4 mm²	32 A
★1222.3	TKS 4/1 OG	橙色	螺钉连接	4 mm²	32 A
1222.4	TKS 4/1 BK	黑色	螺钉连接	4 mm²	32 A
1222.6	TKS 4/1 GR	灰色	螺钉连接	4 mm²	32 A
1222.8	TKS 4/1 GNYE	黄绿色	螺钉连接	4 mm²	32 A
1222.9	TKS 4/1 RD	红色	螺钉连接	4 mm²	32 A
1223.1	TKS 4/2 GN	绿色	螺钉连接	4 mm²	32 A
1223.2	TKS 4/2 BG	米色	螺钉连接	4 mm²	32 A
★1223.3	TKS 4/2 OG	橙色	螺钉连接	4 mm²	32 A
1223.4	TKS 4/2 BK	黑色	螺钉连接	4 mm²	32 A
1223.6	TKS 4/2 GR	灰色	螺钉连接	4 mm²	32 A
1223.8	TKS 4/2 GNYE	黄绿色	螺钉连接	4 mm²	32 A
1223.9	TKS 4/2 RD	红色	螺钉连接	4 mm²	32 A
1224.1	TKS 4/3 GN	绿色	螺钉连接	4 mm²	32 A
1224.2	TKS 4/3 BG	米色	螺钉连接	4 mm²	32 A

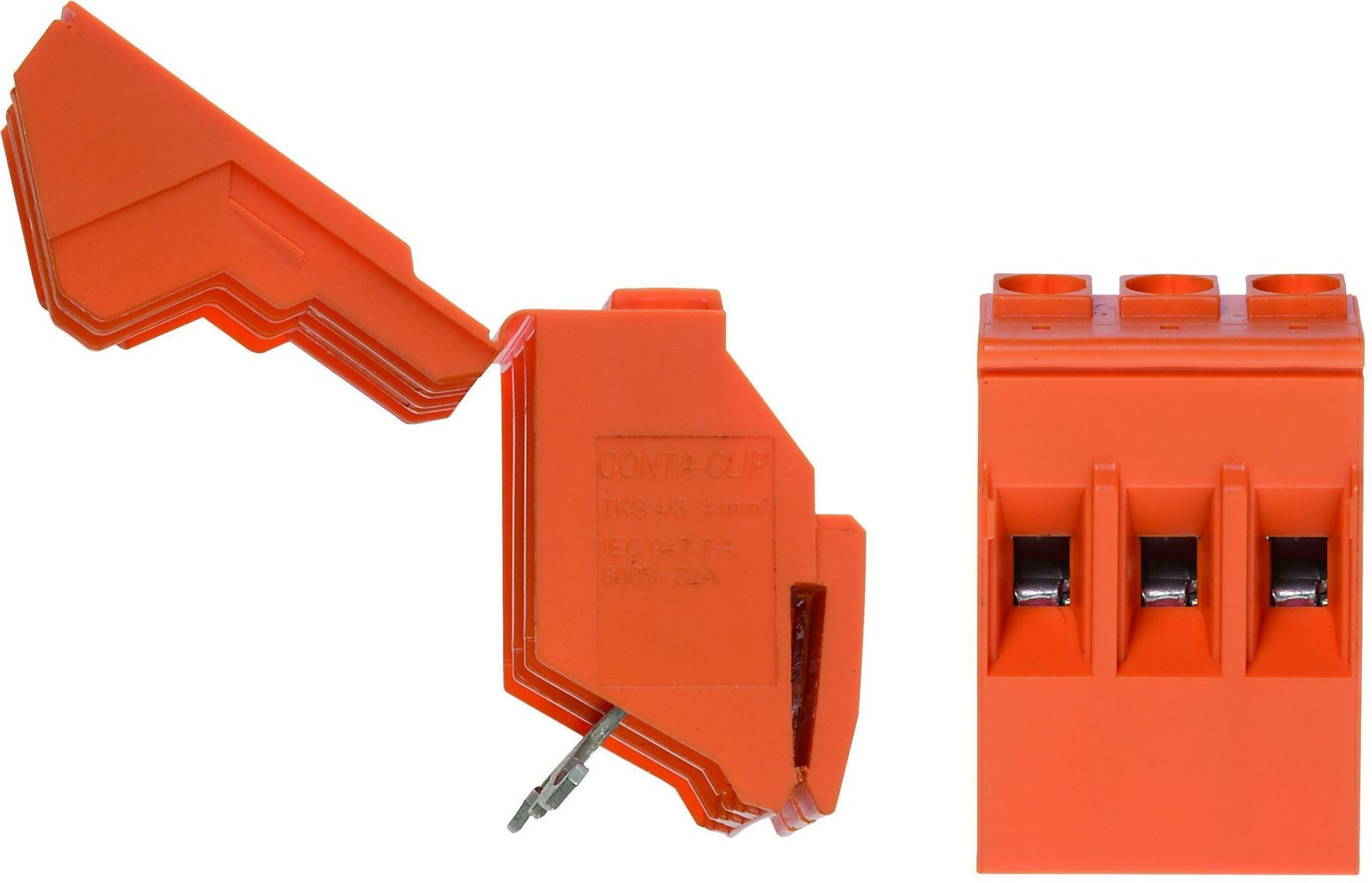

★1224.3	TKS 4/3 OG	橙色	螺钉连接	4 mm²	32 A
1224.4	TKS 4/3 BK	黑色	螺钉连接	4 mm²	32 A
1224.6	TKS 4/3 GR	灰色	螺钉连接	4 mm²	32 A
1224.8	TKS 4/3 GNYE	黄绿色	螺钉连接	4 mm²	32 A
1224.9	TKS 4/3 RD	红色	螺钉连接	4 mm²	32 A
1225.2	TKS 4/1/F BG	米色	螺钉连接 + 扁平插接	4 mm²	32 A
★1225.3	TKS 4/1/F OG	橙色	螺钉连接 + 扁平插接	4 mm²	32 A
1225.4	TKS 4/1/F BK	黑色	螺钉连接 + 扁平插接	4 mm²	32 A
1225.6	TKS 4/1/F GR	灰色	螺钉连接 + 扁平插接	4 mm²	32 A
1225.8	TKS 4/1/F GNYE	黄绿色	螺钉连接 + 扁平插接	4 mm²	32 A
1225.9	TKS 4/1/F RD	红色	螺钉连接 + 扁平插接	4 mm²	32 A
1226.2	TKS 4/2/F BG	米色	螺钉连接 + 扁平插接	4 mm²	32 A
★1226.3	TKS 4/2/F OG	橙色	螺钉连接 + 扁平插接	4 mm²	32 A
1226.4	TKS 4/2/F BK	黑色	螺钉连接 + 扁平插接	4 mm²	32 A
1226.6	TKS 4/2/F GR	灰色	螺钉连接 + 扁平插接	4 mm²	32 A
1226.8	TKS 4/2/F GNYE	黄绿色	螺钉连接 + 扁平插接	4 mm²	32 A
1226.9	TKS 4/2/F RD	红色	螺钉连接 + 扁平插接	4 mm²	32 A
1227.2	TKS 4/3/F BG	米色	螺钉连接 + 扁平插接	4 mm²	32 A
★1227.3	TKS 4/3/F OG	橙色	螺钉连接 + 扁平插接	4 mm²	32 A
1227.4	TKS 4/3/F BK	黑色	螺钉连接 + 扁平插接	4 mm²	32 A
1227.6	TKS 4/3/F GR	灰色	螺钉连接 + 扁平插接	4 mm²	32 A
1227.8	TKS 4/3/F GNYE	黄绿色	螺钉连接 + 扁平插接	4 mm²	32 A
1227.9	TKS 4/3/F RD	红色	螺钉连接 + 扁平插接	4 mm²	32 A
17030.2	TKS 4/SI 5x20 BG	米色	螺钉连接	4 mm²	32 A

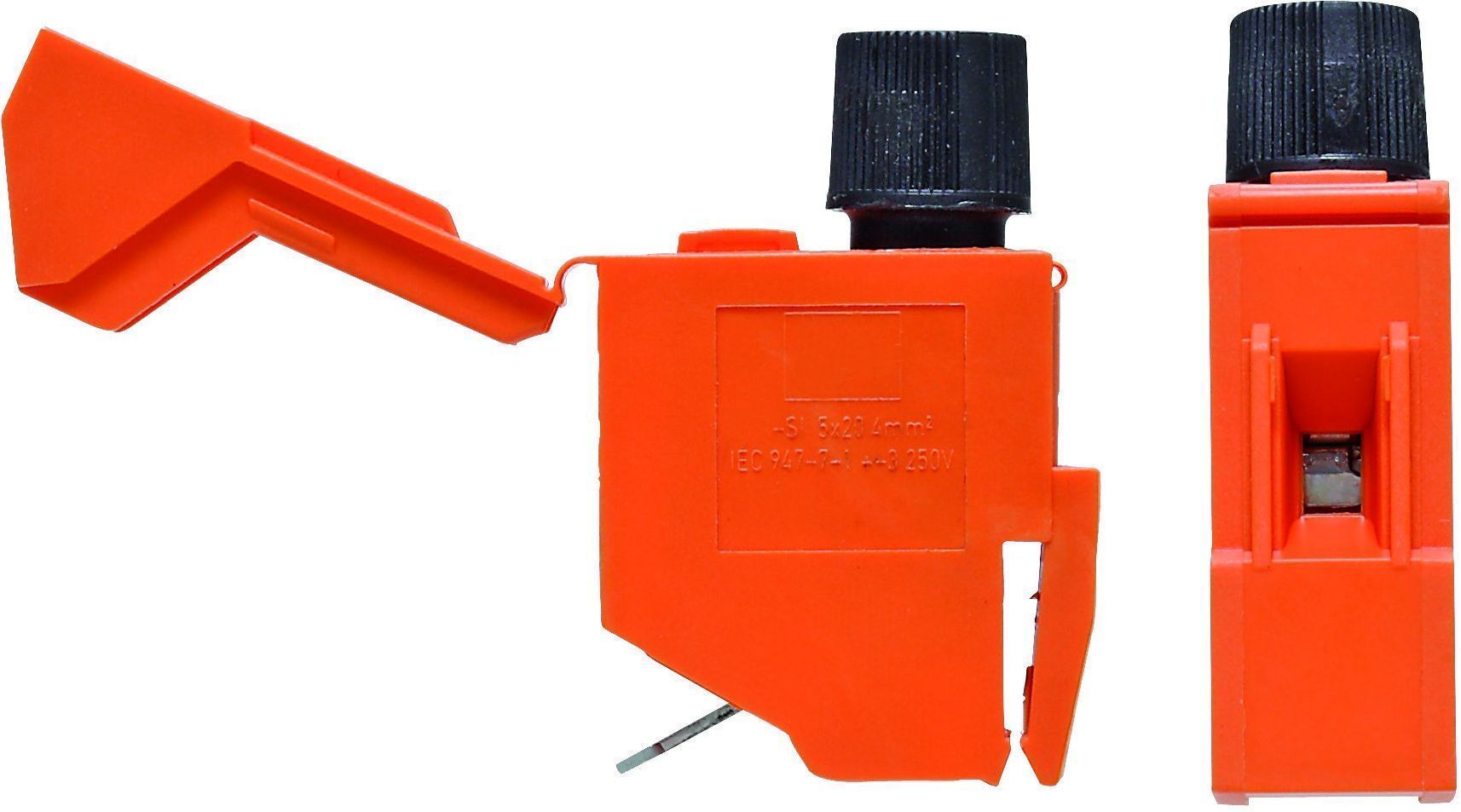

★17030.3	TKS 4/SI 5x20 OG	橙色	螺钉连接	4 mm²	32 A
17030.6	TKS 4/SI 5x20 GR	灰色	螺钉连接	4 mm²	32 A
17030.9	TKS 4/SI 5x20 RD	红色	螺钉连接	4 mm²	32 A

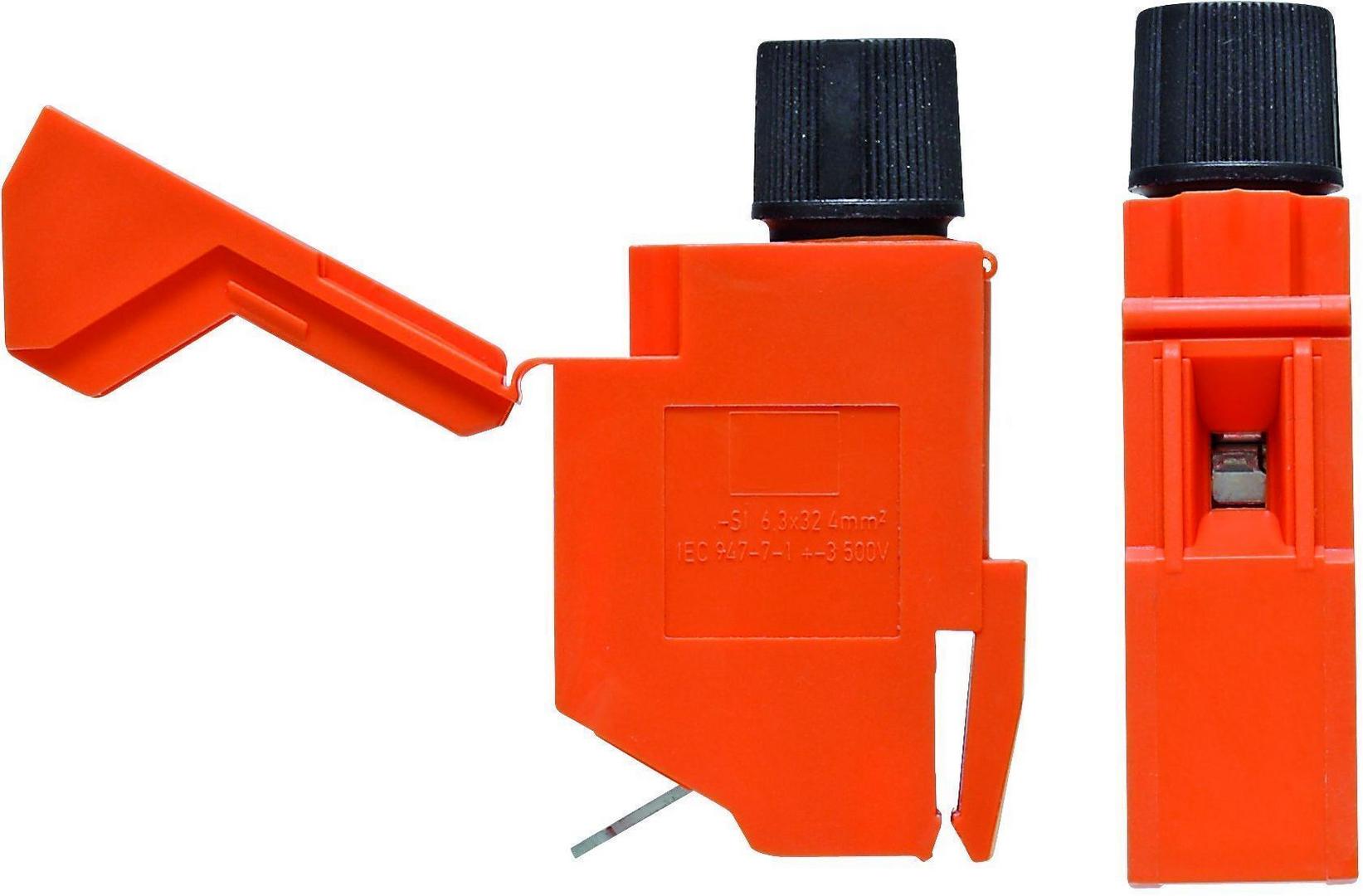

★17031.3	TKS 4/SI 6,3x32 OG	橙色	螺钉连接	4 mm²	32 A
17031.6	TKS 4/SI 6,3x32 GR	灰色	螺钉连接	4 mm²	32 A
17031.9	TKS 4/SI 6,3x32 RD	红色	螺钉连接	4 mm²	32 A

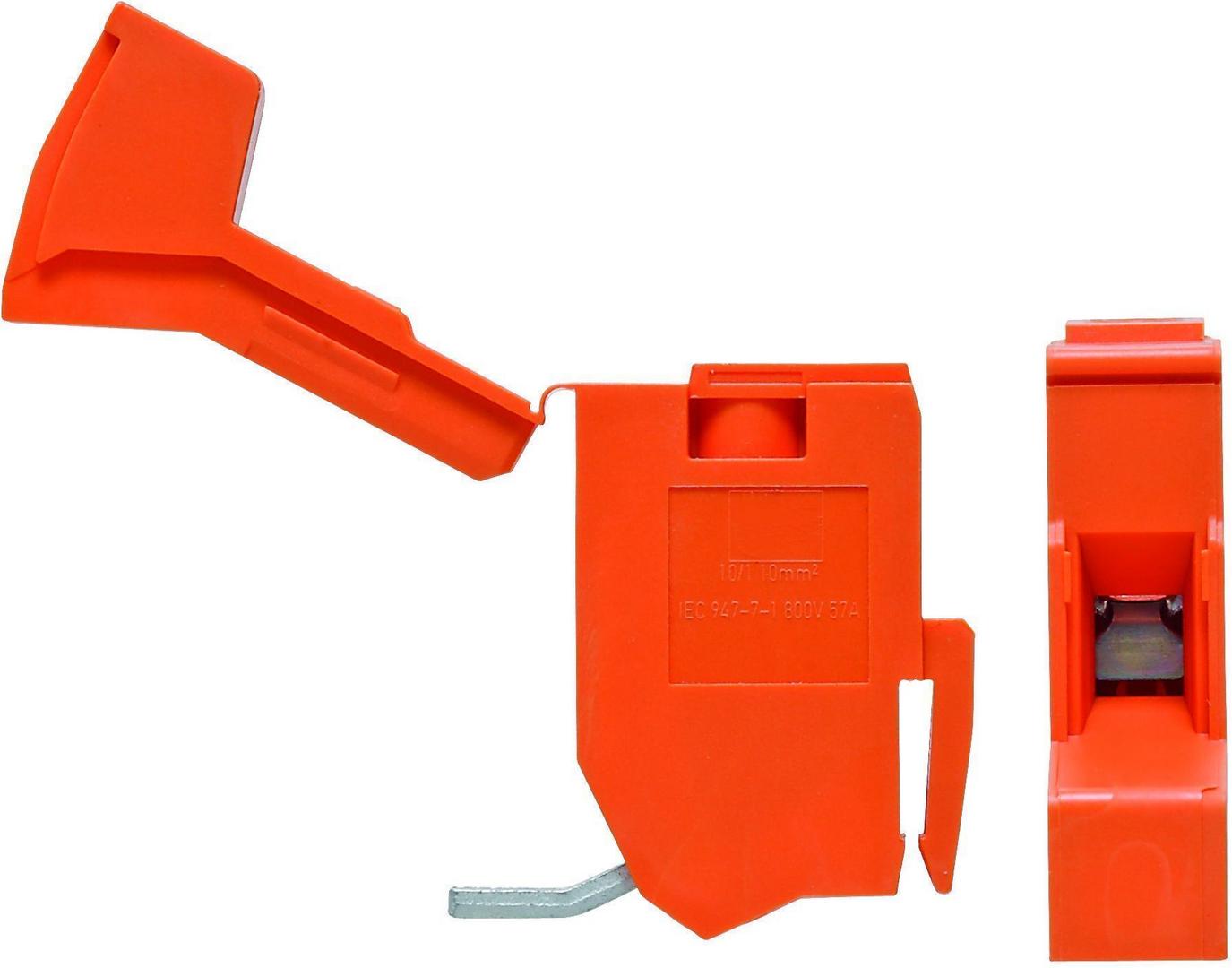

★17032.3	TKS 10/1 OG	橙色	螺钉连接	10 mm²	57 A
17032.4	TKS 10/1 BK	黑色	螺钉连接	10 mm²	57 A
17032.6	TKS 10/1 GR	灰色	螺钉连接	10 mm²	57 A
17032.8	TKS 10/1 GNYE	黄绿色	螺钉连接	10 mm²	57 A
17032.9	TKS 10/1 RD	红色	螺钉连接	10 mm²	57 A

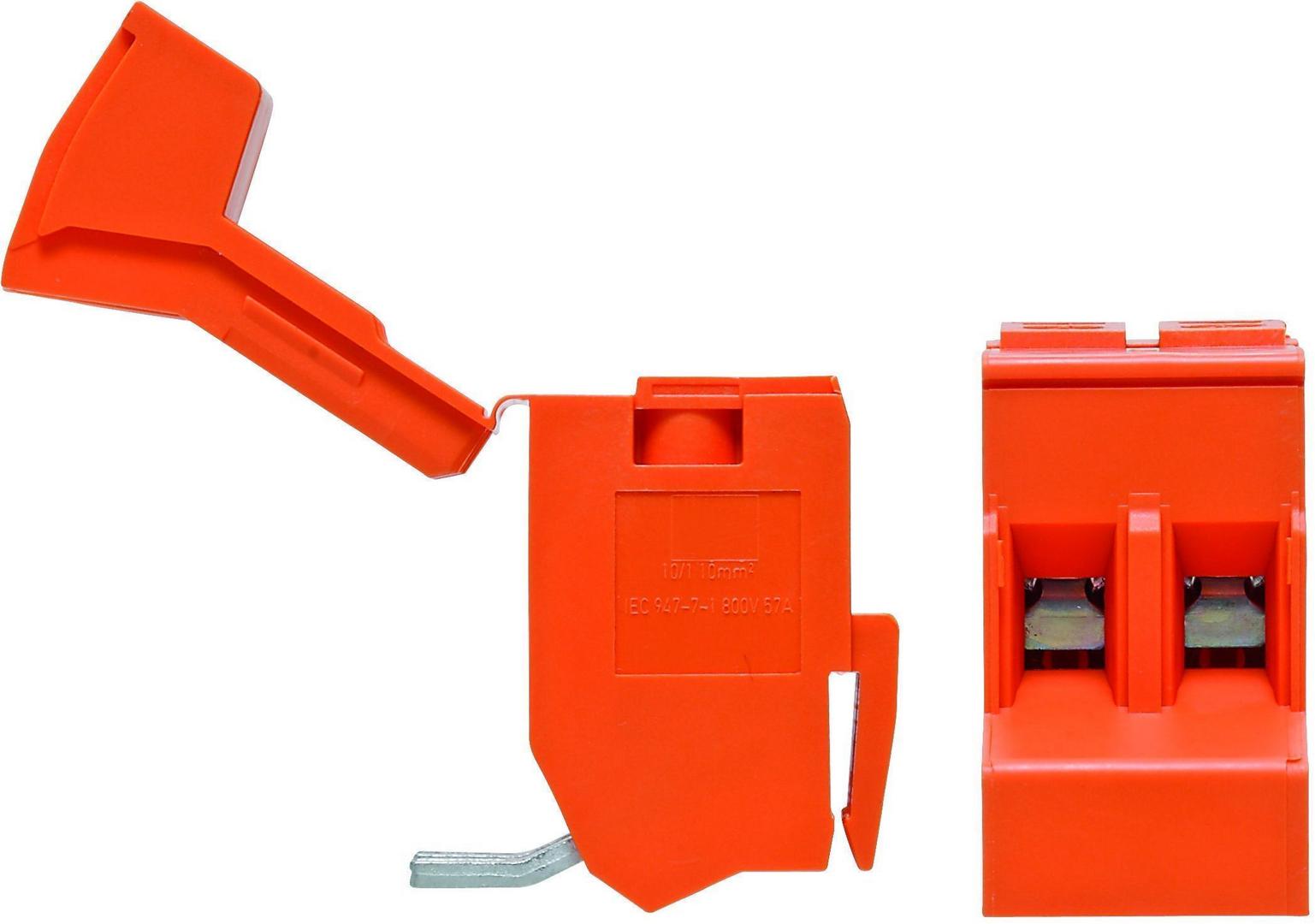

★17033.3	TKS 10/2 OG	橙色	螺钉连接	10 mm²	57 A
17033.4	TKS 10/2 BK	黑色	螺钉连接	10 mm²	57 A
17033.6	TKS 10/2 GR	灰色	螺钉连接	10 mm²	57 A
17033.9	TKS 10/2 RD	红色	螺钉连接	10 mm²	57 A

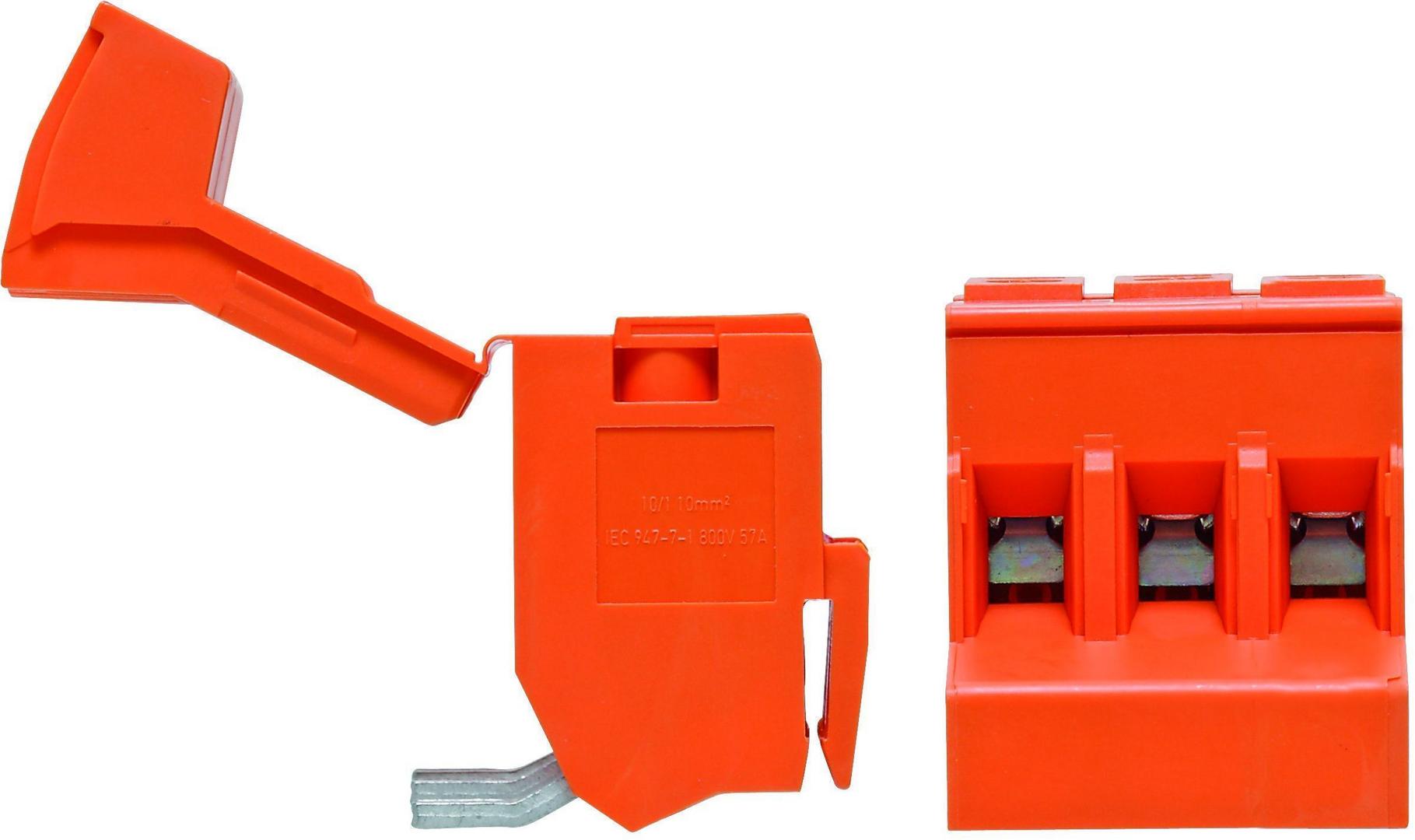

★17046.3	TKS 10/3 OG	橙色	螺钉连接	10 mm²	57 A
17046.4	TKS 10/3 BK	黑色	螺钉连接	10 mm²	57 A
17046.6	TKS 10/3 GR	灰色	螺钉连接	10 mm²	57 A
17046.9	TKS 10/3 RD	红色	螺钉连接	10 mm²	57 A
★17047.3	TKS 4/SI 5x25 OG	橙色	螺钉连接	4 mm²	32 A
17047.6	TKS 4/SI 5x25 GR	灰色	螺钉连接	4 mm²	32 A

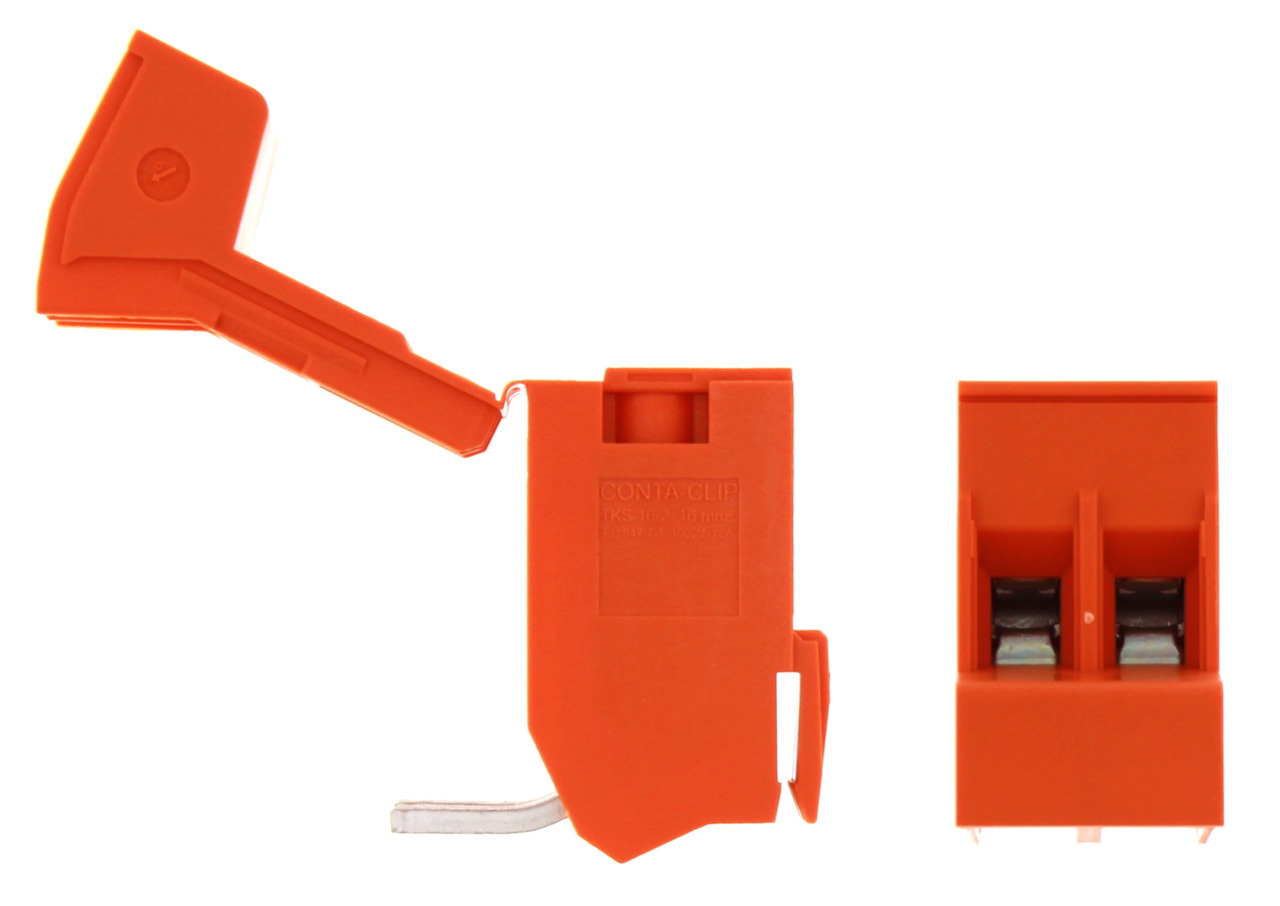

★17193.3	TKS 16/2 OG	橙色	螺钉连接	16 mm²	76 A
17193.6	TKS 16/2 GR	灰色	螺钉连接	16 mm²	76 A
