HSK 螺栓连接系统
Bolzen-Anschluss-System HSK
全部型号
55 / 55以下为各系列的重点型号，★ 标注的参数表里也可按重点筛选。
17000.2

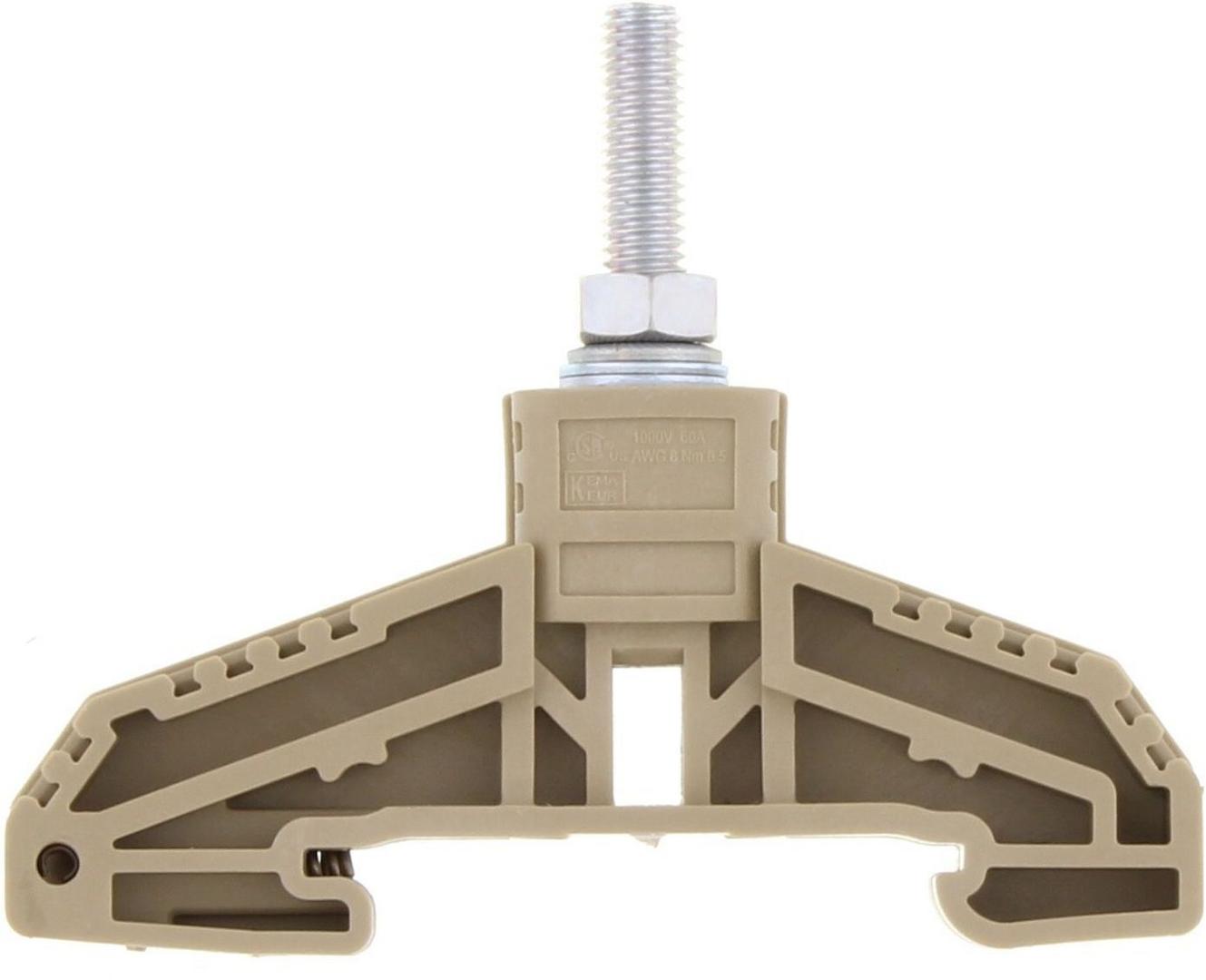

HSK 16/M5 B BG
颜色 米色 · 连接方式 螺栓连接 · 额定截面 16 mm²
17001.2

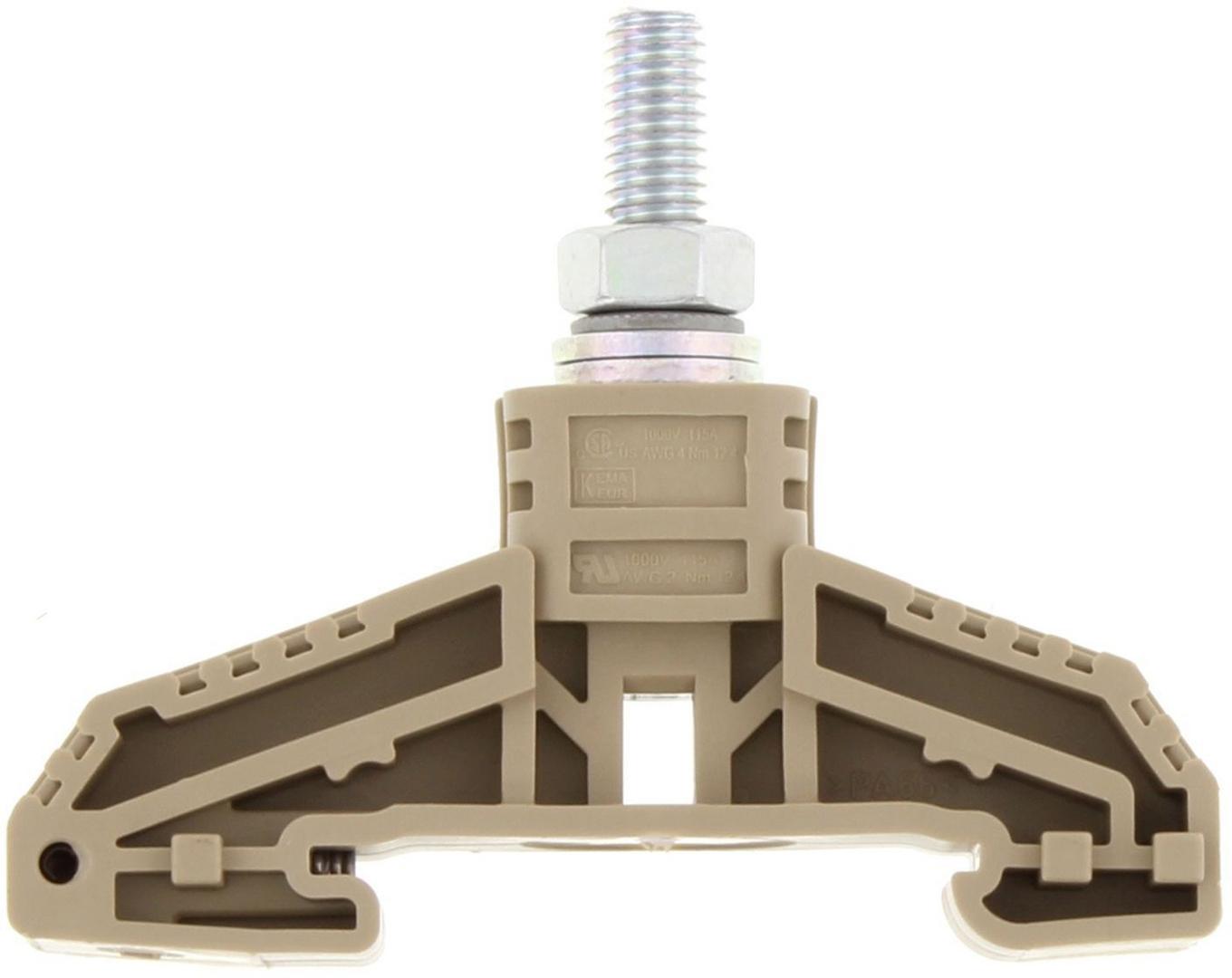

HSK 35/M6 B BG
颜色 米色 · 连接方式 螺栓连接 · 额定截面 35 mm²
17002.2

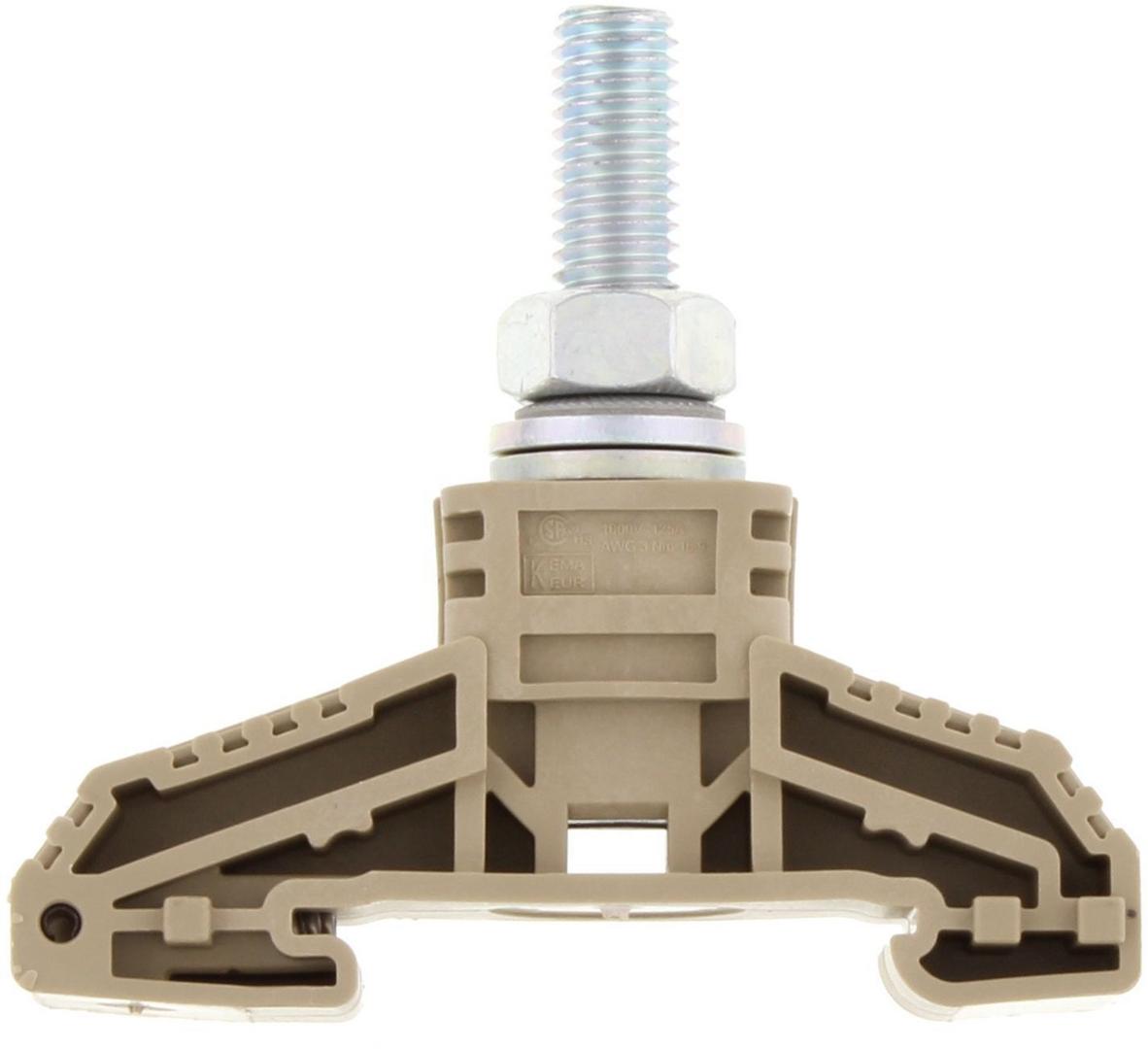

HSK 50/M8 B BG
颜色 米色 · 连接方式 螺栓连接 · 额定截面 50 mm²
17003.2

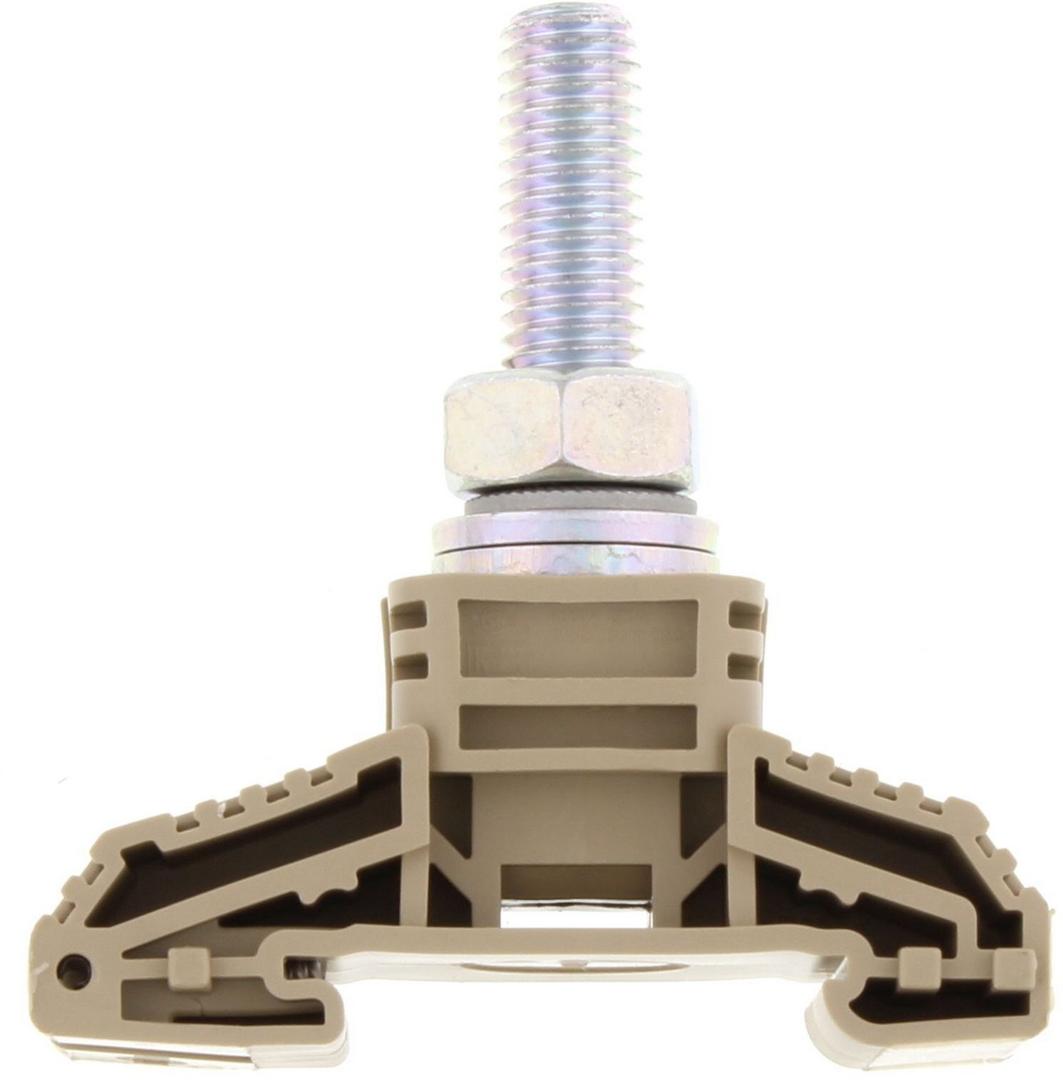

HSK 120/M10 B BG
颜色 米色 · 连接方式 螺栓连接 · 额定截面 120 mm²
17008.0

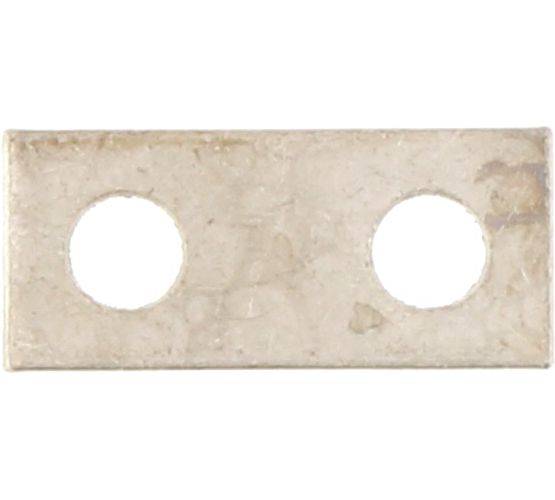

QS 2/16
颜色 本色 · 极数 2 · 宽度 27 mm
17009.0

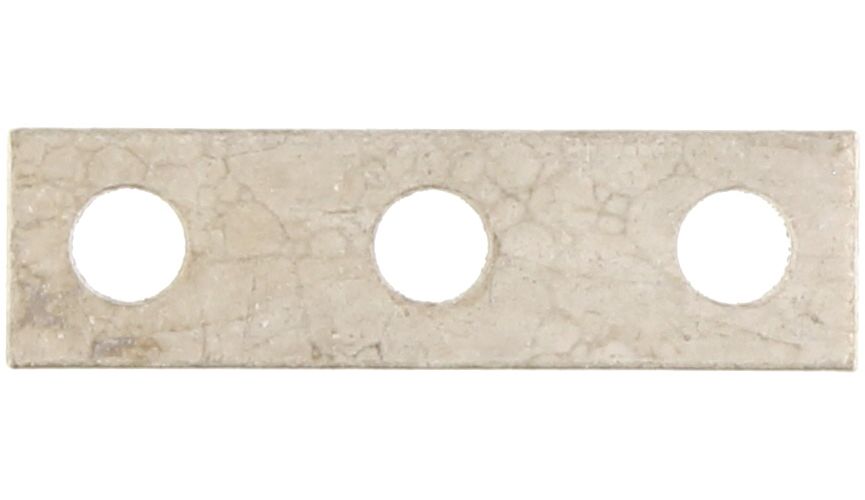

QS 3/16
颜色 本色 · 极数 3 · 宽度 42 mm
17011.0

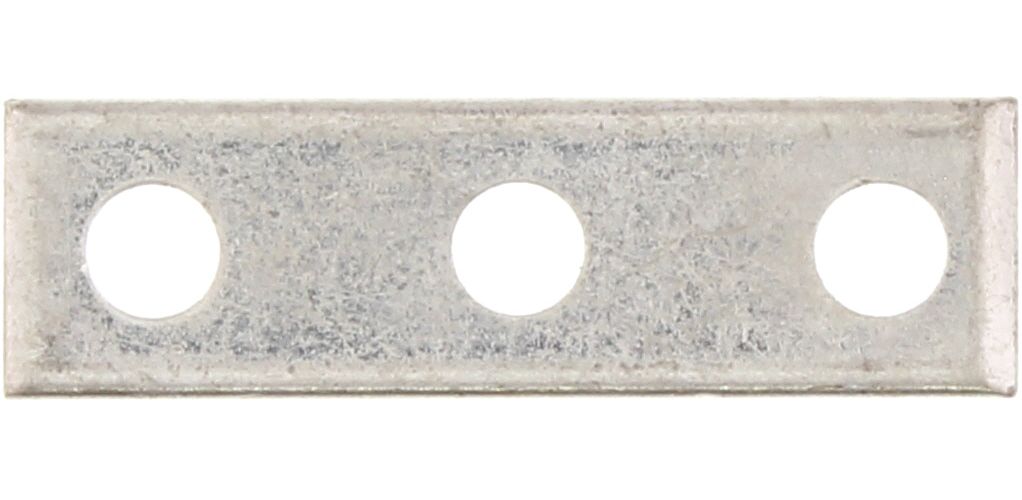

QS 3/35
颜色 本色 · 极数 3 · 宽度 50 mm
17012.0

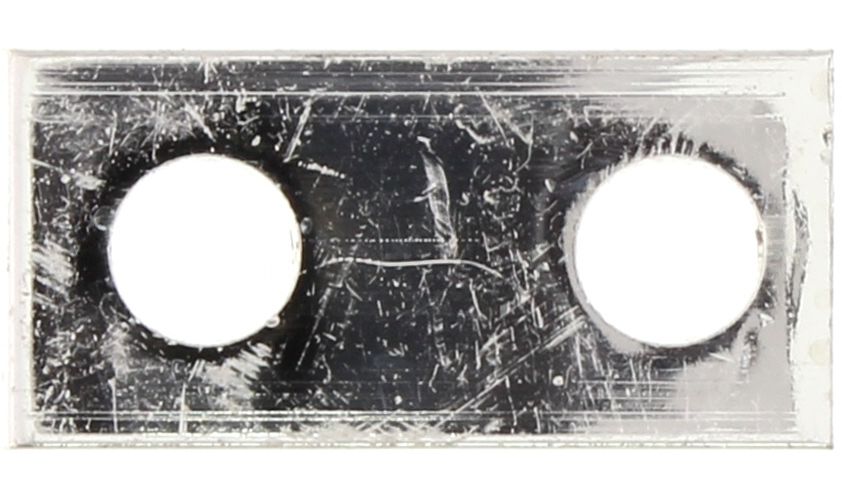

QS 2/50
颜色 本色 · 极数 2 · 宽度 41 mm
17013.0

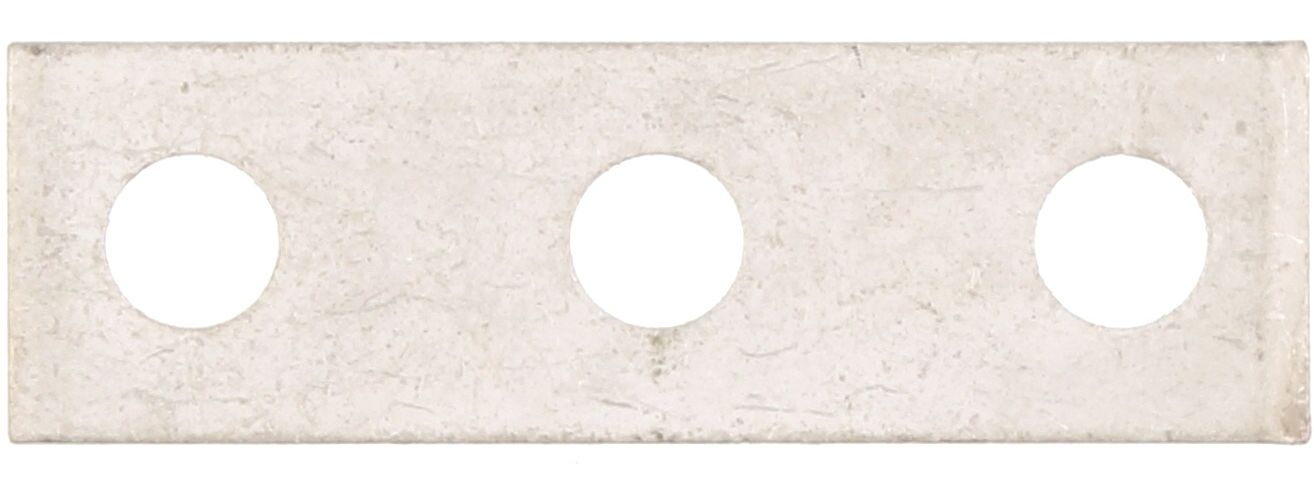

QS 3/50
颜色 本色 · 极数 3 · 宽度 64 mm
17018.2
TW 16-120 BG
颜色 米色 · 宽度 2 mm
17019.8
AD 16 YE
颜色 黄色 · 宽度 13 mm
17020.8
AD 35 YE
颜色 黄色 · 宽度 16 mm
17025.2
ADH 120 BG
颜色 米色 · 宽度 41.9 mm
17123.8
ADH 185/300 YE
颜色 黄色 · 宽度 52.9 mm
17241.0
QS 2/120/10
颜色 本色 · 极数 2 · 宽度 77 mm
17268.8
ADH 70 YE
颜色 黄色 · 宽度 31.9 mm
17275.8
ADH 35 YE
颜色 黄色 · 宽度 26.7 mm
参数对照表
55| 货号 | 型号 | 颜色 | 极数 | 宽度 | 长度 |
|---|---|---|---|---|---|
| 17000.2 | HSK 16/M5 B BG | 米色 | – | 13 mm | 67 mm |
| 17001.2 | HSK 35/M6 B BG | 米色 | – | 16 mm | 67 mm |
| 17002.2 | HSK 50/M8 B BG | 米色 | – | 21 mm | 67 mm |
| 17003.2 | HSK 120/M10 B BG | 米色 | – | 32 mm | 67 mm |
| 17004.2 | HSK 120/M12 B BG | 米色 | – | 32 mm | 67 mm |
| 17005.2 | HSK 35/M6 B/B BG | 米色 | – | 16 mm | 67 mm |
| 17006.2 | HSK 50/M8 B/B BG | 米色 | – | 21 mm | 67 mm |
| 17007.2 | HSK 120/M10 B/B BG | 米色 | – | 32 mm | 67 mm |
| 17008.0 | QS 2/16 | 本色 | 2 | 27 mm | 12 mm |
| 17009.0 | QS 3/16 | 本色 | 3 | 42 mm | 12 mm |
| 17010.0 | QS 2/35 | 本色 | 2 | 32 mm | 15 mm |
| 17011.0 | QS 3/35 | 本色 | 3 | 50 mm | 15 mm |
| 17012.0 | QS 2/50 | 本色 | 2 | 41 mm | 20 mm |
| 17013.0 | QS 3/50 | 本色 | 3 | 64 mm | 20 mm |
| 17014.0 | QS 2/120/10 | 本色 | 2 | 62 mm | 25 mm |
| 17015.0 | QS 3/120/10 | 本色 | 3 | 96 mm | 25 mm |
| 17016.0 | QS 2/120/12 | 本色 | 2 | 62 mm | 25 mm |
| 17017.0 | QS 3/120/12 | 本色 | 3 | 96 mm | 25 mm |
| 17018.2 | TW 16-120 BG | 米色 | – | 2 mm | 50 mm |
| 17019.8 | AD 16 YE | 黄色 | – | 13 mm | 52 mm |
| 17020.8 | AD 35 YE | 黄色 | – | 16 mm | 70 mm |
| 17021.8 | AD 50 YE | 黄色 | – | 21 mm | 75 mm |
| 17022.2 | TW 35-120/B/B BG | 米色 | – | 2 mm | 156 mm |
| 17023.2 | HSKG 120/M10/B/B BG | 米色 | – | 42 mm | 133 mm |
| 17024.2 | HSKG 185/M12/B/B BG | 米色 | – | 55 mm | 164 mm |
| ★17025.2 | ADH 120 BG | 米色 | – | 41.9 mm | 110.2 mm |
| 17025.5 | ADH 120 BU | 蓝色 | – | 41.9 mm | 110.2 mm |
| 17025.8 | ADH 120 YE | 黄色 | – | 41.9 mm | 110.2 mm |
| 17026.8 | AD 120 YE | 黄色 | – | 32 mm | 156 mm |
| 17027.2 | HSKG 300/M16/B/B BG | 米色 | – | 55 mm | 164 mm |
| 17028.2 | QS 2 HSK 35/M6 - M8 | 本色 | 2 | 37 mm | 20 mm |
| 17029.2 | QS 3 HSK 35/M6 - M10/2 | 本色 | 3 | 82 mm | 25 mm |
| 17035.2 | HSKG 70/M8/B/B BG | 米色 | – | 32 mm | 132 mm |
| 17123.2 | ADH 185/300 BG | 米色 | – | 52.9 mm | 139.5 mm |
| 17123.5 | ADH 185/300 BU | 蓝色 | – | 52.9 mm | 139.5 mm |
| ★17123.8 | ADH 185/300 YE | 黄色 | – | 52.9 mm | 139.5 mm |
| 17170.2 | HSKG 35/M6/B/B BG | 米色 | – | 27 mm | 107 mm |
| ★17241.0 | QS 2/120/10 | 本色 | 2 | 77 mm | 30 mm |
| 17242.0 | QS 3/120/10 | 本色 | 3 | 119 mm | 30 mm |
| 17243.0 | QS 2/185/12 | 本色 | 2 | 95 mm | 40 mm |
| 17244.0 | QS 3/185/12 | 本色 | 3 | 150 mm | 40 mm |
| 17245.0 | QS 2/300/16 | 本色 | 2 | 95 mm | 40 mm |
| 17246.0 | QS 3/300/16 | 本色 | 3 | 150 mm | 40 mm |
| 17263.2 | TW HSKG BG | 米色 | – | 2 mm | 229 mm |
| 17268.2 | ADH 70 BG | 米色 | – | 31.9 mm | 86.8 mm |
| 17268.5 | ADH 70 BU | 蓝色 | – | 31.9 mm | 86.8 mm |
| ★17268.8 | ADH 70 YE | 黄色 | – | 31.9 mm | 86.8 mm |
| 17268.9 | ADH 70 RD | 红色 | – | 31.9 mm | 86.8 mm |
| 17269.0 | QS 2/70/8 | 本色 | 2 | 57 mm | 20 mm |
| 17270.0 | QS 3/70/8 | 本色 | 3 | 89 mm | 20 mm |
| 17275.2 | ADH 35 BG | 米色 | – | 26.7 mm | 63.2 mm |
| 17275.5 | ADH 35 BU | 蓝色 | – | 26.7 mm | 63.2 mm |
| ★17275.8 | ADH 35 YE | 黄色 | – | 26.7 mm | 63.2 mm |
| 17276.0 | QS 2/35/6 | 本色 | 2 | 42 mm | 15 mm |
| 17277.0 | QS 3/35/6 | 本色 | 3 | 69 mm | 15 mm |
